خدمة ثني المعادن

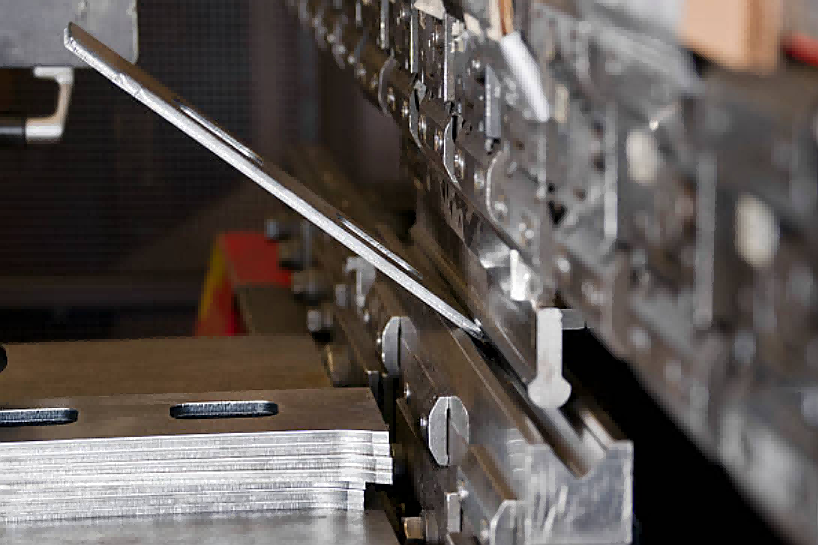

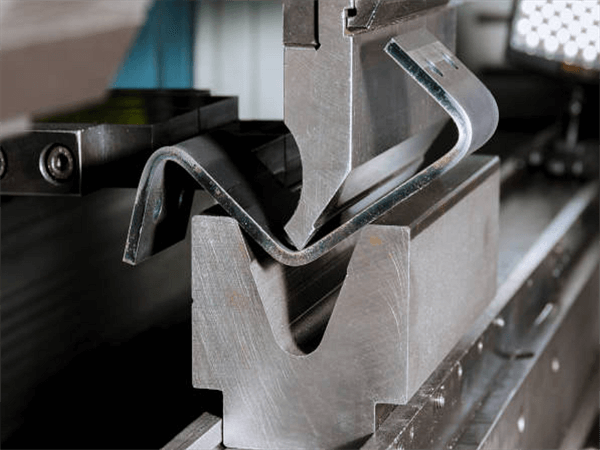

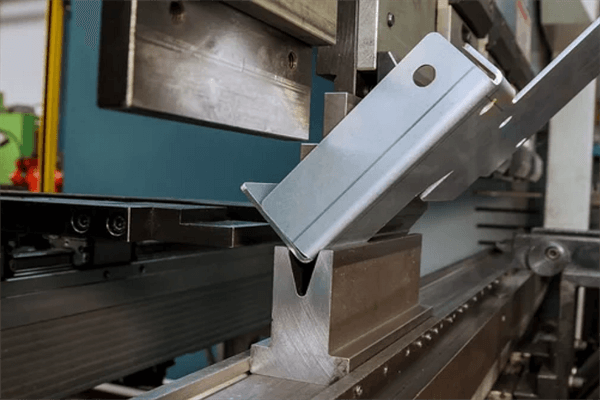

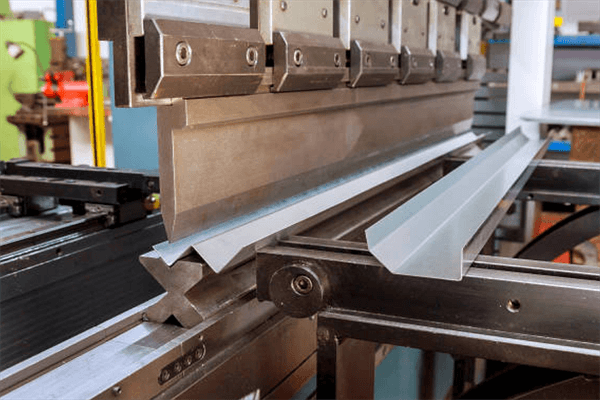

ثني بالمكابس

40 قدم

1.5 بوصة

170°

ثني الأنابيب

20 قدم

1.5 بوصة

180°

ثني بالبكرة

16 قدم

0.5 بوصة

N/A

ثني المقطع

24 قدم

1.5 بوصة

N/A

ثني بالحشوة (Mandrel)

10 قدم

1.5 بوصة

180°

لف الألواح

10 قدم

1 بوصة

N/A

لف الزوايا

8 قدم

0.5 بوصة

N/A

سُمك المادة

النطاق الموصى به: 0.5 - 12 مم (نموذجي: 1 - 6 مم)

يضمن دقة ثني مثلى، يقلل من تآكل الأدوات ويقلل العيوب.

الحد الأدنى لنصف قطر الثني

نصف القطر الأدنى ≥ 1 - 1.5 ضعف سُمك المادة

يقلل من مخاطر التشقق، يحافظ على السلامة الهيكلية ويمنع التشوه.

تعويض الثني

احسبه بناءً على سُمك المادة ونصف قطر الثني

يضمن الدقة الأبعادية بعد الثني من خلال تعويض تمدد/ضغط المادة.

الطول الأدنى للفلانج

≥4 أضعاف سُمك المادة (مثالي ≥6 أضعاف)

يوفر مساحة سطح كافية للثني الصحيح وثبات الأدوات.

مسافة الفتحة من خط الثني

المسافة الأدنى ≥2-3 أضعاف سُمك المادة

يمنع تشوه الفتحة أو تمددها أثناء الثني.

قطر الفتحة

قطر الفتحة ≥ سُمك المادة

يمنع تشوه الفتحة، يحافظ على الدقة ويضمن السلامة الهيكلية.

زوايا الثني

الزوايا النموذجية ≤120° بدون أدوات خاصة

يضمن دقة وجودة متسقة، ويقلل الحاجة لأدوات خاصة.

مسافة الحافة إلى الثني

الحد الأدنى ≥2 أضعاف سُمك المادة

يمنع تشوه الحافة، يحافظ على استقرار الجزء ويضمن ثنيات عالية الجودة.

التسامحات

التسامح الخطي النموذجي: ±0.2 - 0.5 مم

يعكس الدقة الممكنة في الثني، متوازنًا بين الدقة والفعالية الاقتصادية.

فتحات الإغاثة

استخدم فتحات الإغاثة بالقرب من الثنيات المعقدة

يقلل من إجهاد المواد، يمنع التمزق أو التشقق ويسمح بأشكال معقدة.

اتجاه حبيبات المادة

ينصح بالثني عموديًا (90°) على اتجاه الحبيبات إن أمكن

يقلل من التشقق، يحسن جودة الثني ويضمن متانة طويلة الأمد.

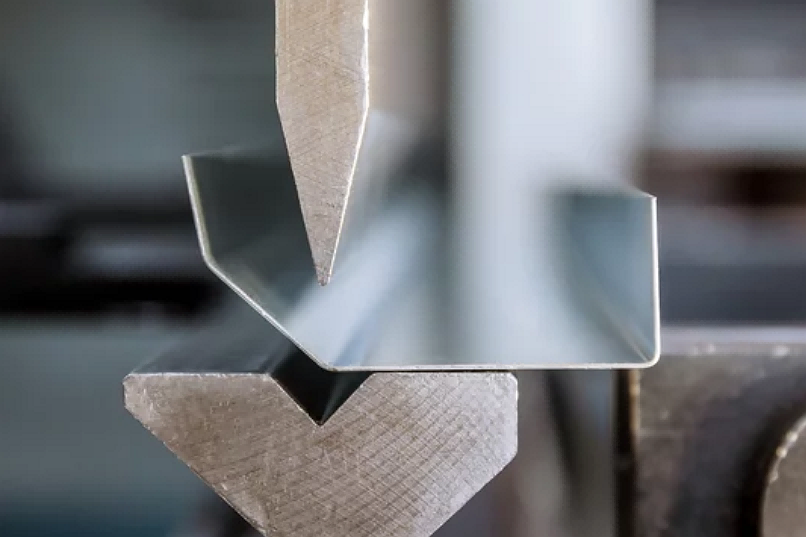

عرض القناة على شكل U

يوصى بأن يكون العرض ≥2 أضعاف العمق

يضمن مسافة كافية للأداة، يمنع التشوه ويضمن الدقة.

النصوص والشعارات

وضع النص بعيدًا عن مناطق الثني بمسافة ≥3 مم

يمنع تشوه النص المحفور أو المميز بالليزر أثناء الثني.
