Metallteile-Prototypenfertigung: Auswahl des richtigen Verfahrens vor der Produktion

Für Ingenieure und Beschaffungsteams ist ein Dienst für Metallteile-Prototypen nicht nur eine Möglichkeit, ein frühes Muster zu erhalten. Es ist eine Entscheidungsphase, die hilft zu bestätigen, ob ein Teil hinsichtlich Geometrie, Montagelogik, Funktion, Materialgeeignetheit und Fertigungsrisiko produktionstauglich ist. Ein Prototyp kann verwendet werden, um kritische Abmessungen, Gewindefeatures, Dichtflächen, Füge interfaces, strukturelle Festigkeit, wärmebedingtes Verhalten, Machbarkeit der Oberflächenbeschaffenheit und die Praktikabilität des endgültigen Produktionsweges zu validieren.

Dies ist besonders wichtig, wenn das Teil später in den Druckguss, die Metallspritzgießerei (MIM), die CNC-Fertigung, das Feingießen, das Präzisionsgießen oder die Blechbearbeitung übergeht. Wenn das falsche Prototypenverfahren ausgewählt wird, sieht das Muster möglicherweise korrekt aus, deckt aber nicht die tatsächlichen Risiken auf, die für die Massenproduktion relevant sind. Deshalb sollte die Herstellung von Metallteile-Prototypen aus einer ingenieurtechnischen und beschaffungsseitigen Perspektive gewählt werden, anstatt sie als generellen Schritt zur Schnellprototypenerstellung zu behandeln. Die richtige Frage lautet nicht nur, wie schnell das Muster hergestellt werden kann, sondern welches Verfahren die wichtigsten Risiken vor dem Werkzeugbau, dem Produktionsstart oder der Volumeninvestition validiert.

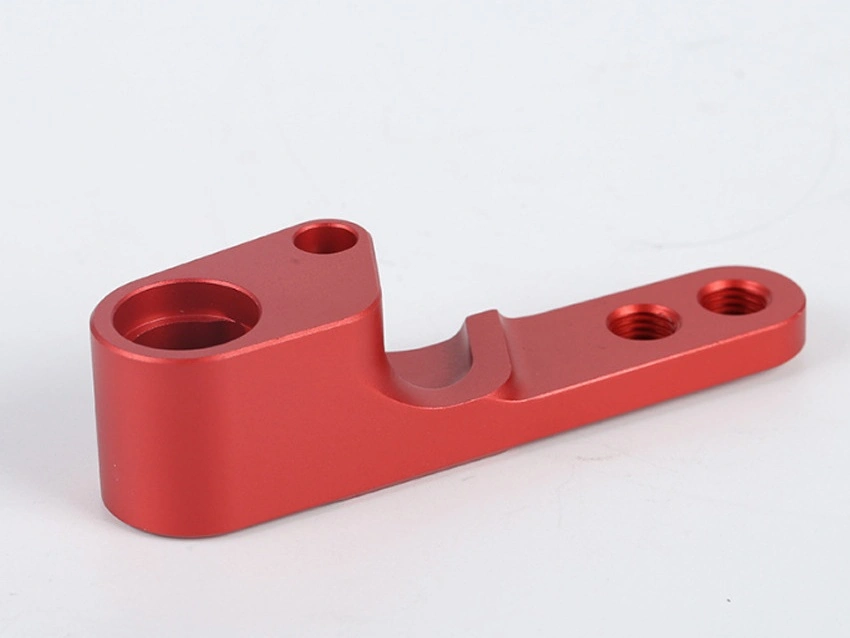

Warum Metallteile-Prototypen vor der Produktion wichtig sind

Metallteile-Prototypen sind wichtig, weil sie Unsicherheiten reduzieren, bevor die Produktionskosten und die Prozessbindung steigen. In vielen OEM-Projekten ist die Prototypenphase der Punkt, an dem Teams bestätigen, ob ein Teil tatsächlich montiert, bearbeitet, abgedichtet, beschichtet oder wie beabsichtigt verwendet werden kann. Ein CAD-Modell zeigt zwar das Design klar, kann aber nicht vollständig bestätigen, ob der Zugang zu Bohrungen praktikabel ist, ob Gewinde korrekt positioniert sind, ob die Dichtfläche genügend Bearbeitungszugabe hat oder ob sich die Struktur im echten Material wie erwartet verhält.

Die Prototypenvalidierung ist auch deshalb wichtig, weil jeder Produktionsweg unterschiedliche Risiken birgt. Ein Teil, das für den Druckguss vorgesehen ist, benötigt möglicherweise eine Validierung der Wandstärke, des AnschnittRisikos, des Nachbearbeitungszuschlags oder der Logik für kosmetische Oberflächen. Ein Teil für das MIM-Verfahren benötigt möglicherweise eine Validierung der Schrumpfungsempfindlichkeit und der sinterbedingten Verformung. Ein Teil für die CNC-Fertigung benötigt möglicherweise die Bestätigung, dass die Toleranzkette, der Werkzeugzugang und die Materialwahl realistisch sind. Die Prototypenphase sollte sich daher auf die Merkmale konzentrieren, die für den zukünftigen Produktionsweg am wichtigsten sind, insbesondere kritische Abmessungen, Schnittstellen, Gewinde, Bohrungen, Funktionsflächen und optisch sensible Bereiche.

CNC-Bearbeitung für hochpräzise Metallprototypen

CNC-Bearbeitungsprototyping ist eine der häufigsten Wahlmöglichkeiten für hochpräzise Metallprototypenteile, da es echtes Konstruktionsmetall verwendet und eine starke dimensionsgenaue Kontrolle auf relativ direkte Weise erreichen kann. Es eignet sich gut zur Validierung präziser Bohrungspositionen, Gewinde, Ebenheit, Dichtflächen, Montageflächen und anderer Merkmale, bei denen Toleranz und Geometrie vor der Produktion sorgfältig geprüft werden müssen. Dies macht es besonders nützlich für Funktionstests, technische Überprüfungen und Passvalidierungen.

CNC-Prototypen können je nach Anwendung aus Aluminium, Edelstahl, Kupferlegierungen, Titanlegierungen, Nickellegierungen und vielen anderen Konstruktionsmetallen hergestellt werden. Das macht CNC besonders wertvoll, wenn das Material selbst eine Rolle spielt, nicht nur die Form. Käufer wählen oft CNC, wenn sie einen Prototyp benötigen, der sich in Bezug auf Festigkeit, Steifigkeit, Bearbeitungsverhalten oder Montagepassgenauigkeit viel mehr wie das Endprodukt verhält.

Die Hauptbeschränkung besteht darin, dass CNC für hochkomplexe interne Kanäle, sehr dünne Freiformstrukturen oder Designs, die natürlicherweise durch Gießen oder additive Fertigung geformt würden, weniger effizient sein kann. Es kann auch teuer werden, wenn das Teil umfangreiche Materialentfernungen enthält oder wenn mehrere Prototypen für wiederholte Designänderungen benötigt werden. Dennoch ist CNC für hochpräzise Metallteile-Prototypenarbeiten oft die zuverlässigste erste Wahl.

Metall-3D-Druck für komplexe Prototypenteile

3D-Druck-Prototyping ist besonders wertvoll, wenn der Prototyp komplexe interne Hohlräume, leichte Geometrien, topologieoptimierte Formen oder Merkmale enthält, die schwer aus Vollmaterial zu bearbeiten sind. Metall-3D-Druck wird oft verwendet, wenn der Hauptzweck des Prototyps darin besteht, die Geometrie selbst zu validieren, einschließlich Strömungskanäle, Gitterstrukturen, integrierte Durchgänge und andere Designs, die durch konventionelle Bearbeitung unpraktisch oder ineffizient wären.

Dieser Weg ist auch nützlich, wenn Teams schnelle Iterationen bei strukturell komplexen Teilen benötigen. In vielen Projekten wird Metall-3D-Druck mit CNC-Nachbearbeitung an kritischen Bohrungen, Bezügen oder Montageflächen kombiniert, sodass sowohl geometrische Freiheit als auch Präzisionsvalidierung im selben Prototypenprogramm erreicht werden können. Dies macht es besonders nützlich für Ingenieurteams, die an leichten Strukturen, kompakter funktionaler Integration oder internen Durchgangsdesigns arbeiten.

Käufer sollten jedoch auch die Prozessrealitäten berücksichtigen. Die Oberflächenrauheit ist normalerweise höher als bei bearbeiteten Oberflächen, die Entfernung von Stützstrukturen kann den Zugang und die Kosten beeinflussen, eine Wärmebehandlung kann erforderlich sein, und die dimensionale Kompensation ist oft bei der Merkmalsbewertung wichtig. Diese Faktoren machen den Metall-3D-Druck nicht weniger wertvoll. Sie bedeuten lediglich, dass der Prototyp gemäß dem korrekten ingenieurtechnischen Zweck und nicht anhand unrealistischer Erwartungen an Oberfläche oder Toleranz beurteilt werden sollte.

Gussprototypen für produktionsähnliche Metallteile

Wenn der endgültige Produktionsweg das Gießen ist, ist ein gussbasierter Prototyp oft der aussagekräftigste Weg, um reale Fertigungsrisiken zu bewerten. Dies gilt insbesondere für Projekte, die voraussichtlich in Aluminium-Druckguss-Prototypen, Feinguss-Dienstleistungen oder Präzisionsguss-Dienstleistungen übergehen. In diesen Fällen kann ein CNC-Prototyp die Geometrie zwar gut validieren, aber er kann nicht immer die wahren Produktionsrisiken im Zusammenhang mit Formfüllung, Schrumpfung, Verzug, Anschnitt, Porosität, Entformungsschräge oder dem Bearbeitungszuschlag nach dem Gießen aufdecken.

Gussprototypen sind nützlich, wenn das Team ein Teil in einer Form validieren möchte, die dem intended Produktionsprozess näher kommt. Dies kann die Überprüfung einschließen, ob sich die Wandstärke gut verhält, ob sich das Teil nach dem Gießen verzieht, ob die Oberflächenveredelung praktikabel bleibt und ob die definierten Bearbeitungsbereiche ausreichend sind. Bei komplexen Strukturgussteilen oder hochwertigeren Werkzeugprogrammen kann diese Art der Validierung spätere Werkzeugkorrekturen und Produktionsnacharbeiten erheblich reduzieren.

Aus beschaffungsseitiger Sicht sind Gussprototypen einer stärkeren Überlegung wert, wenn das Endprodukt stark vom Gussverhalten abhängt und nicht nur von der endgültigen Geometrie.

MIM- und Pulvermetallurgie-Prototypen für kleine, komplexe Metallteile

Der Metallspritzgießdienst (MIM) wird höchst relevant, wenn das Endprodukt ein kleines, komplexes Metallteil für die Mittel- bis Großserienproduktion ist. In diesen Fällen geht es in der Prototypenphase nicht nur darum, ein Muster zu erhalten. Es geht darum zu bestätigen, ob das Design mit realistischer Schrumpfkontrolle, Sinterstabilität, Materialgeeignetheit und Nachbearbeitungsanforderungen in den MIM-Prozess überführt werden kann.

Für viele Schlosskomponenten, medizinische Teile, Metallteile für Unterhaltungselektronik und kompakte mechanische Strukturen kann der Prototypenweg zunächst mit CNC oder Metall-3D-Druck beginnen, um zuerst das physische Design zu validieren. Danach kann das Projekt auf MIM-Machbarkeit bewertet werden. Dies ist wichtig, weil MIM-spezifische Risiken Schrumpfverhalten, Sinterverformung, dichtebezogene Erwartungen und die Notwendigkeit einer sekundären Bearbeitung ausgewählter Merkmale umfassen.

Eine gute MIM-Prototypenstrategie hört daher nicht bei der Herstellung eines Musters auf. Sie verbindet die Musterphase mit der zukünftigen Produktionslogik des Werkzeugdesigns, der Sinterreaktion, der Materialwahl und der nachgelagerten Veredelung. Das macht die MIM-Evaluierung anders als eine generische Prototypenanfrage.

So wählen Sie den besten Metallprototyp-Prozess aus

Der beste Prototyp-Prozess hängt davon ab, was das Projekt vor der Produktion beweisen muss. Wenn die Priorität auf dimensionaler Genauigkeit und der Verifizierung funktioneller Schnittstellen liegt, ist CNC oft die stärkste Option. Wenn das Teil von interner Geometrie oder leichter Komplexität abhängt, wird Metall-3D-Druck geeigneter. Wenn der endgültige Weg das Gießen ist und ein produktionsähnliches Verhalten bestätigt werden muss, werden Gussprototypen wertvoller. Wenn das Teil eine kleine komplexe Metallkomponente ist, die voraussichtlich in den MIM-Prozess übergeht, sollte die Prototypenstrategie sowohl eine strukturelle Validierung als auch eine spätere MIM-Machbarkeitsprüfung umfassen. Für dünnwandige gefertigte Strukturen kann das Blech-Prototyping der richtige Weg sein, anstatt zu versuchen, das Design in einen Prototyp-Prozess für Volleteile zu zwingen.

Leitfaden zur Auswahl des Metallprototyp-Prozesses

Was Käufer für ein Angebot für Metallprototypen bereitstellen sollten

Um kundenspezifische Metallprototypenteile genau zu kalkulieren, benötigen Lieferanten mehr als nur die allgemeine Form des Teils. Käufer sollten 3D-CAD-Dateien wie STEP, IGS oder X_T bereitstellen, damit die Geometrie korrekt überprüft werden kann. Eine 2D-Zeichnung ist ebenfalls wichtig, da sie Toleranzanforderungen, Gewinde, Schlüsselabmessungen, Bezüge und alle Erwartungen an die Oberflächenrauheit definiert. Diese Details helfen zu bestimmen, ob der Prototyp primär für Passform, Funktion, Festigkeit, Bewertung der Bearbeitbarkeit oder Prozessvalidierung gedacht ist.

Die Anfrage (RFQ) sollte auch das benötigte Material oder zumindest die beabsichtigte Einsatzumgebung enthalten, da das richtige Prototypenmaterial von der zu prüfenden Leistung abhängt. Die Menge ist ebenfalls wichtig, unabhängig davon, ob ein technisches Muster, eine kleine Validierungscharge oder eine Brückenmenge vor der Produktion benötigt wird. Oberflächenbehandlungen, Tests und Inspektionsanforderungen sollten aufgeführt werden, wenn sie Teil des Validierungsplans sind. Schließlich sollten Käufer angeben, ob das Teil voraussichtlich in die Massenproduktion übergeht und welcher Zielproduktionsprozess geplant ist. Diese Informationen helfen zu bestimmen, ob der Prototyp nur für Geschwindigkeit oder auch für die zukünftige Fertigungsrelevanz optimiert werden sollte.
