عنصر التصميم | الاقتراحات (القيم المعيارية) | الأسباب والفوائد |
---|

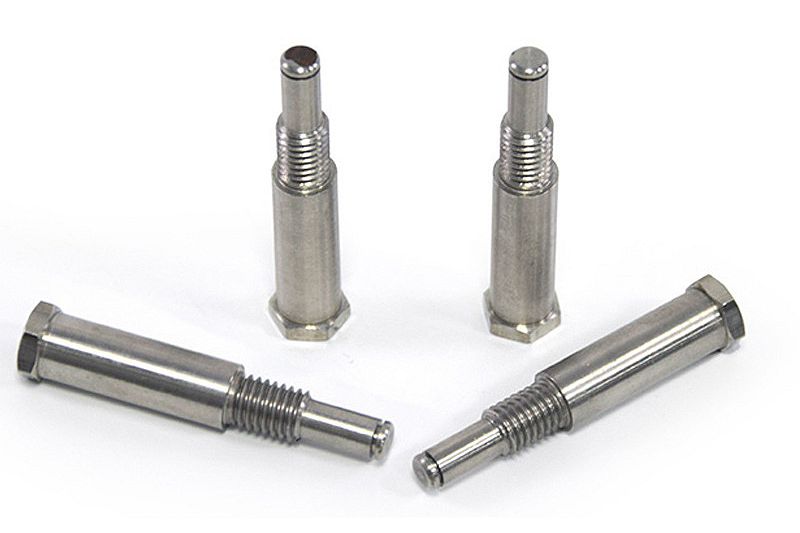

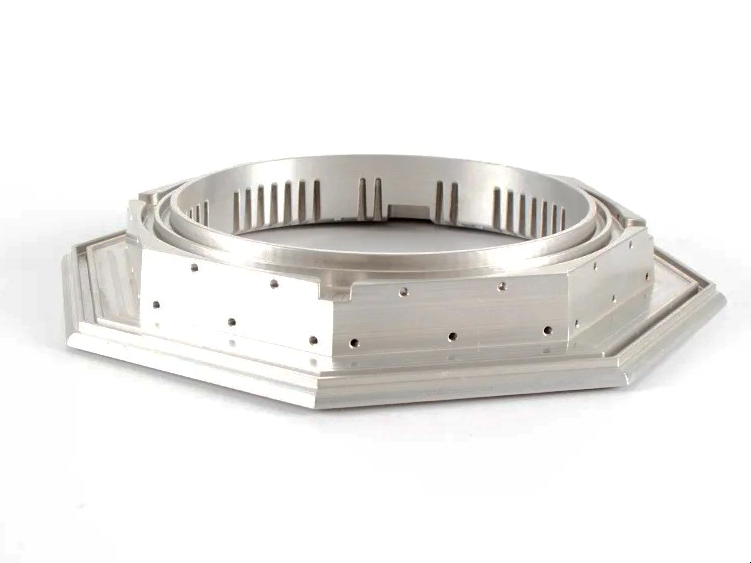

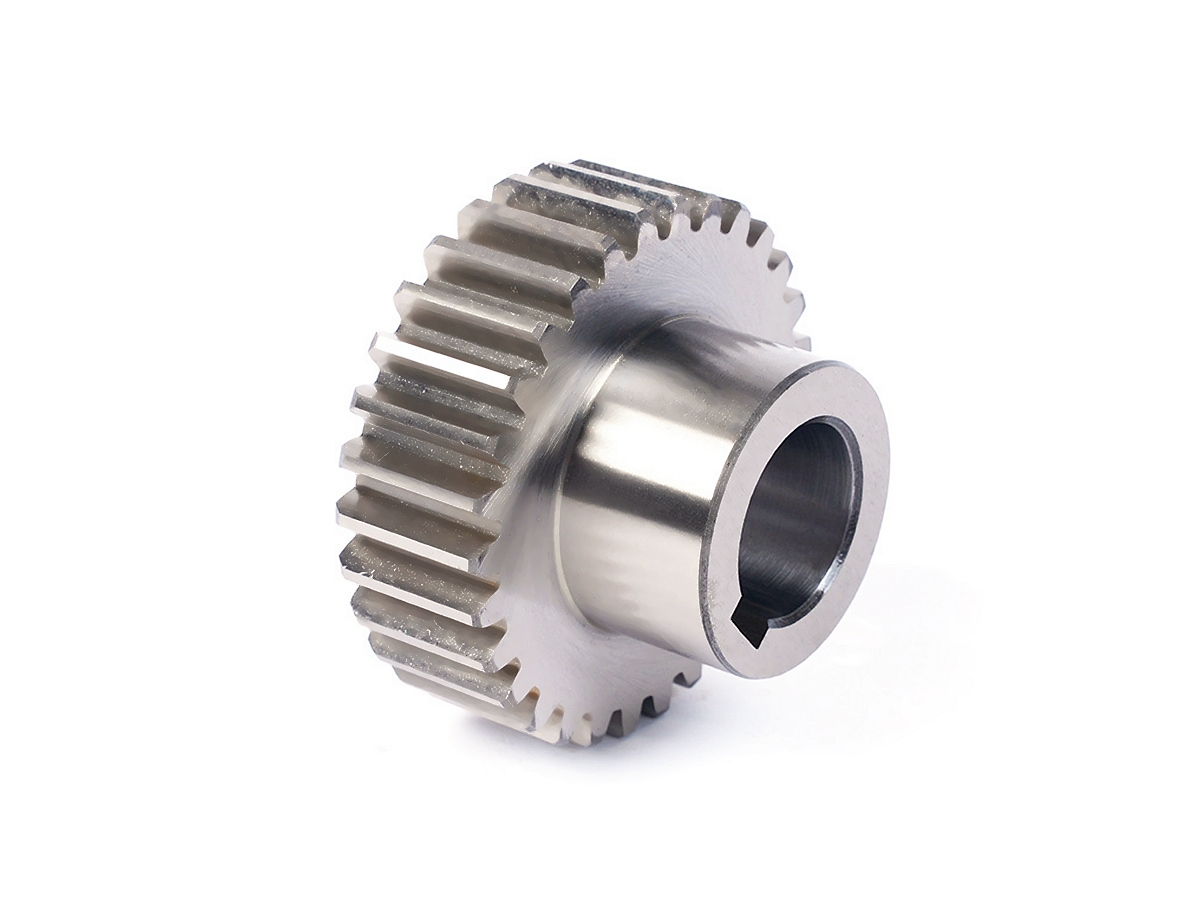

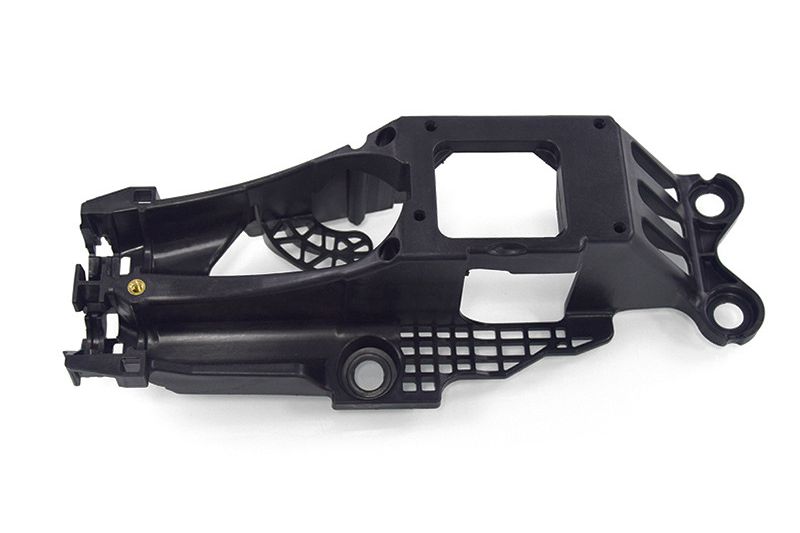

سُمك المادة | النطاق الموصى به: ≥0.5 مم (النموذجي: 1 - 50 مم) | يحقق دقة تصنيع عالية، ويحافظ على الصلابة، ويتجنب التشوه. |
أنصاف أقطار الزوايا | نصف قطر داخلي أدنى ≥ 0.5 مم | يقلل تركيز الإجهاد، ويخفض استهلاك الأداة، ويمنع التشقق. |
قطر الفتحة | الحد الأدنى الموصى به ≥ 1.0 مم | يضمن عمل الأداة بثقة ودقة الحفر، ويقلل خطر كسر الأداة. |
نسبة عمق الفتحة إلى قطرها | العمق الأقصى عادةً ≤ 10:1 (المثالي ≤ 5:1) | يمنع انحراف المثقاب، ويحسن الدقة، ويضمن جودة السطح. |
عمق الفتحة الملولبة | العمق الموصى به ≤ 3× قطر السن | يضمن قوة كافية للسن دون زيادة التعقيد والتكلفة. |
سُمك الجدار الأدنى | سُمك الجدار النموذجي ≥ 0.5 مم | يحافظ على سلامة البنية ويقلل التشوه أثناء التشغيل. |
التسامحات | التسامح النموذجي: ±0.025 - 0.125 مم | يحقق دقة تصنيع عالية مع توازن بين الدقة وتكلفة التشغيل. |
التجويفات العكسية | قلل منها أو حددها بوضوح (استخدم أدوات خاصة عند الحاجة) | يقلل تعقيد التصنيع، ويخفض التكلفة، ويحسن إمكانية التصنيع. |
تشطيب السطح | التشطيب القياسي: Ra 1.6 - 3.2 ميكرون؛ الدقيق: Ra 0.4 - 0.8 ميكرون | يضمن جودة السطح المطلوبة مع موازنة المظهر، والأداء، وتكلفة التشغيل. |
النصوص والشعارات | عمق الحفر الأدنى ≥ 0.2 مم | يضمن وضوح الحفر دون التأثير على القوة. |
الزوايا المستديرة | نصف القطر الأدنى ≥ 0.5 مم | يقلل الإجهادات الداخلية، ويحسن القوة البنيوية، ويسهل مسارات الأدوات. |
التشميلات (الشقوق المائلة) | التشميل النموذجي ≥ 0.3 مم × 45° | يقلل حدة الحواف، ويزيد الأمان، ويسهل التجميع. |
التجاويف الداخلية | حد العمق ≤ 4× عرض التجويف | يحسن سهولة الوصول للأدوات ويقلل الاهتزاز. |
تعقيد القطعة | بسط الهندسة قدر الإمكان | يقلل وقت التصنيع والتكلفة والأخطاء المحتملة. |
