Как снизить стоимость деталей литья под давлением без ущерба для качества

Для инженеров OEM и команд по закупкам поддержка по снижению затрат на литье под давлением не означает отказ от контроля качества или принуждение поставщика к снижению цены без изменения конструкции. В большинстве проектов стоимость деталей, изготовленных литьем под давлением, определяется еще до изготовления пресс-формы. Толщина стенок, подрезы, стратегия допусков, зоны механической обработки, класс чистоты поверхности и годовой объем производства — все это влияет на стоимость оснастки, цену единицы продукции и стабильность производства в долгосрочной перспективе.

Именно поэтому наиболее эффективное снижение затрат обычно начинается на этапе проектирования, а не после получения первых образцов (T1) или запуска производства. Если конструкция уже содержит ненужные ползуны, чрезмерно жесткие допуски, избегаемые поверхности механической обработки и нереалистичные требования к внешнему виду, проект будет нести эти затраты на протяжении всего цикла: от изготовления оснастки и производства до контроля качества и финишной обработки. Напротив, грамотный анализ технологичности конструкции (DFM) может снизить общие затраты, сохранив функциональность, собираемость и повторяемость партий. Цель состоит не в том, чтобы сделать деталь дешевле любой ценой. Цель — сделать ее более технологичной и экономичной, не создавая повышенных рисков в будущем.

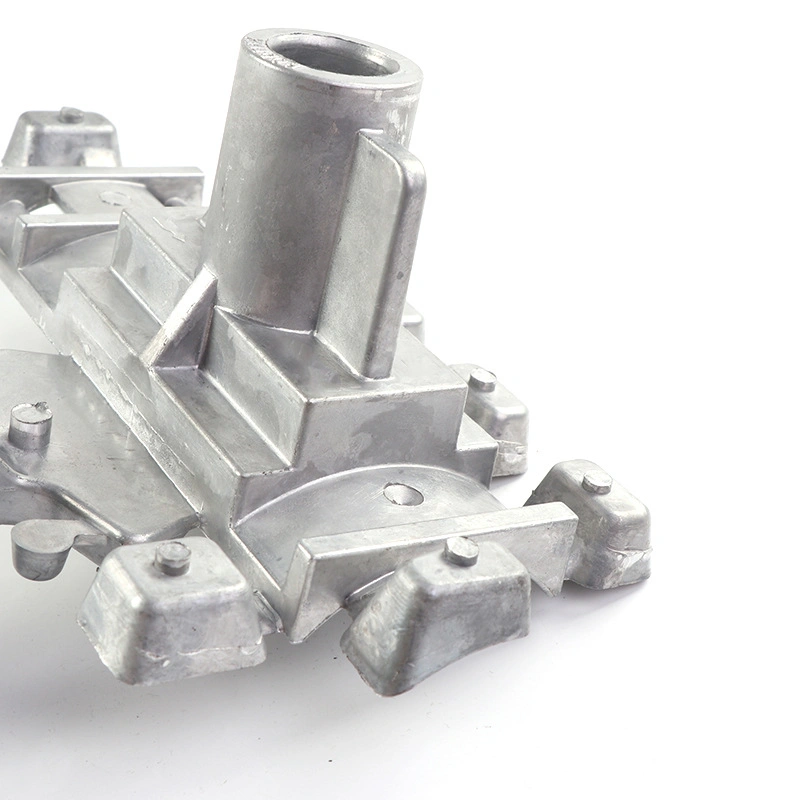

Почему снижение затрат на литье под давлением начинается на этапе проектирования

Большая часть затрат на литье под давлением определяется на этапе проектирования, поскольку геометрия детали определяет структуру пресс-формы, размер машины, риски литья, требования к механической обработке и сложность финишной отделки. Если деталь содержит чрезмерно толстые стенки, сложные подрезы, необоснованно жесткие допуски, слишком много поверхностей для ЧПУ-обработки или очень высокий стандарт чистоты поверхности на всех гранях, стоимость проекта возрастает еще до начала производства. Эти решения влияют на инвестиции в оснастку, время цикла, выход годной продукции, усилия по контролю качества и объем необходимой последующей обработки.

Исправление затрат на поздних этапах обычно обходится гораздо дороже, чем оптимизация на этапе проектирования. После изготовления пресс-формы изменение конструкции может потребовать_revision вставок, модификации ползунов, повторной настройки процесса и многократной валидации образцов. Именно поэтому экономически эффективные детали, изготовленные литьем под давлением, обычно являются результатом грамотных инженерных решений на ранних этапах, а не давления со стороны отдела закупок на поздних стадиях. Профессиональный анализ DFM часто позволяет снизить затраты без изменения функциональной ценности продукта, выявляя, какие элементы действительно необходимы, а какие лишь увеличивают производственную нагрузку.

Оптимизация толщины стенок и конструкции ребер

Толщина стенок является одним из важнейших факторов, влияющих на стоимость и качество при литье под давлением. Равномерная толщина стенок помогает уменьшить усадку, пористость, недоливы и деформацию, а также обеспечивает более стабильное заполнение и охлаждение. Чрезмерно толстые участки не только увеличивают расход материала. Они также могут удлинять время охлаждения, снижать эффективность процесса и повышать риск возникновения дефектов. Это означает, что толстая стенка может стоить дороже как с точки зрения материала, так и с точки зрения стабильности производства.

Когда требуется повышенная жесткость, ребра часто являются лучшим решением, чем простое увеличение толщины стенки. Правильная конструкция ребер может улучшить структурную жесткость при меньшем расходе материала и сниженном риске литья. Это особенно важно для алюминиевых деталей с геометрией, связанной с радиаторами охлаждения, и для цинковых деталей с чувствительными к деталям структурами. Заказчики, оценивающие логику улучшения конструкции, также могут ознакомиться с рекомендациями по проектированию алюминиевого литья под давлением и высокоточными деталями из цинка, полученными литьем под давлением, при оценке того, как конструкция стенок и ребер влияет на стоимость и технологичность.

Снижение количества ненужных ползунов, подрезов и сложности оснастки

Ползуны, подрезы, боковые отверстия и глубокие полости являются распространенными причинами удорожания оснастки и снижения стабильности производства. Каждый добавленный ползун увеличивает сложность пресс-формы, стоимость ее изготовления, нагрузку на техническое обслуживание и операционные риски. Во многих проектах эти элементы необходимы. Однако во многих других случаях они просто наследуются из CAD-решений, которые не были рассмотрены с точки зрения литья.

Затраты часто можно снизить, изменив направление разъема формы, увеличив угол уклона, разделив конструкцию или перенеся отдельные элементы на вторичную механическую обработку вместо того, чтобы формировать их непосредственно в пресс-форме. Правильное решение не всегда заключается в устранении каждого бокового элемента. Речь идет о балансе между сложностью пресс-формы и стоимостью механической обработки. Некоторые элементы дешевле обработать позже, чем постоянно включать их в более сложную пресс-форму. Поэтому хорошее проектирование литья под давлением для снижения затрат зависит от выбора правильного места для сложности, а не от предположения, что каждый элемент должен быть отлит напрямую.

Контролируйте допуски только там, где это важно

Литье под давлением — это надежный производственный процесс для получения повторяемой формы, но не каждому элементу следует назначать необоснованно жесткий допуск. Стоимость быстро растет, когда строгий размерный контроль применяется к поверхностям, которые фактически не влияют на функцию. Лучшей практикой является применение критических допусков только к тем элементам, которые действительно важны, таким как поверхности сборки, зоны уплотнения, отверстия, резьбы и установочные поверхности, связанные с базами.

Некритичные внешние формы часто могут соответствовать разумным общим допускам без ущерба для производительности продукта. Когда слишком много элементов подвергаются избыточному контролю, результатом обычно становится больше ЧПУ-обработки, больше времени на инспекцию, больше сортировки и выше риск переделки. Заказчики, рассматривающие ожидания по допускам, могут ознакомиться со стандартами допусков для алюминиевого литья под давлением в рамках более широкого решения о том, где действительно необходим жесткий контроль. При оптимизации затрат более грамотное размещение допусков часто ценнее, чем попытки снизить цену после того, как схема допусков уже зафиксирована.

Минимизация ЧПУ-обработки после литья под давлением

ЧПУ-обработка после литья часто является одним из крупнейших компонентов стоимости деталей, полученных литьем под давлением. Механическая обработка обычно необходима для резьбы, прецизионных отверстий, уплотнительных поверхностей, подшипниковых зон и критических поверхностей сборки. Однако многие детали также содержат зоны обработки, которые присутствуют только потому, что конструкция никогда не оптимизировалась с учетом возможностей литья «как есть». Это создает ненужное время обработки, затраты на оснастку, наладку, инспекцию и риски.

Лучший подход — разделить поверхности на две категории: те, которые должны быть обработаны, и те, которые могут оставаться в состоянии «после литья». Как только это различие станет ясным, план механической обработки можно упростить. Лучшее определение баз, лучшая стратегия оснастки и улучшенная последовательность процессов могут дополнительно сократить время обработки. Заказчики также могут ознакомиться с прототипированием на ЧПУ как со справочным материалом при валидации критических элементов перед фиксацией производственной геометрии. Во многих случаях ненужная обработка всей поверхности или декоративная высокоглянцевая обработка создает гораздо больше затрат, чем того требует функция продукта.

Выбирайте виды поверхностной обработки исходя из функции, а не только внешнего вида

Поверхностная обработка должна выбираться в соответствии с тем, что должна делать деталь, а не только с тем, как она должна выглядеть. Покрытия могут служить для защиты от коррозии, износоустойчивости, брендинга, электропроводности, изоляции или тактильных ощущений. Если деталь является внутренним конструктивным элементом, ей может не требоваться тот же уровень косметической отделки, что и внешнему корпусу, обращенному к потребителю. Применение высокого стандарта внешнего вида ко всем поверхностям часто увеличивает затраты за счет более строгого контроля дефектов литья, большей предварительной обработки и повышенного риска брака при финишной отделке.

Для алюминия планирование отделки может включать оценку окраски, порошкового покрытия или анодирования. Для цинка в деталях, чувствительных к внешнему виду, чаще рассматриваются гальваническое покрытие, полировка, окраска и декоративная отделка. Заказчики, оценивающие логику выбора отделки, могут ознакомиться с материалами о порошковом покрытии для металлических деталей, процессе гальванического покрытия и анодировании литого алюминия при сравнении стратегий отделки. Отделка должна быть обоснована производительностью или видимой ценностью продукта, а не просто добавляться по умолчанию.

Планируйте объем производства перед окончательным утверждением пресс-формы

Годовой спрос оказывает значительное влияние на то, является ли план оснастки экономически целесообразным. Объем производства влияет на целевой срок службы пресс-формы, количество гнезд, уровень автоматизации, инвестиции в контрольную оснастку и даже на то, следует ли вообще использовать литье под давлением для данного проекта. Если ожидаемый объем низок или неопределен, более простая оснастка или даже другой производственный маршрут могут быть более подходящими. Если ожидаемый объем высок и стабилен, то многоместные пресс-формы, специализированные контрольные приспособления и более автоматизированное планирование процессов могут значительно снизить долгосрочные затраты.

Неточные предположения об объеме часто приводят к тому, что оснастка оказывается либо избыточной, либо недостаточно подготовленной. Избыточная пресс-форма повышает первоначальные инвестиции без достаточного объема для их оправдания. Недостаточно подготовленная пресс-форма может создать долгосрочные проблемы с затратами и обслуживанием, когда реальный спрос возрастет. Для продуктов на ранней стадии заказчики также могут рассмотреть услуги быстрого прототипирования перед производственной оснасткой, когда дизайн или прогноз рынка недостаточно стабильны для немедленного полномасштабного изготовления оснастки. Грамотное планирование объема — один из самых недооцененных инструментов снижения затрат в литье под давлением.

Работайте с поставщиком, который может совместно оценивать стоимость и технологичность

Оптимизация затрат не должна полагаться только на переговоры отдела закупок. Наилучшие результаты достигаются, когда поставщик может комплексно оценить конструкцию, структуру пресс-формы, выбор материала, механическую обработку, отделку и контроль качества. Деталь может казаться дорогой из-за одной особенности конструкции, одного требования к внешнему виду или одной привычки в механической обработке, которую никто вовремя не оспорил. Поставщик, обладающий опытом как в инженерии, так и в производстве, часто может выявить эти проблемы до того, как они станут постоянными драйверами затрат.

Компания Neway может совместно проанализировать чертежи, количество и требования к применению, предоставив рекомендации по процессу, которые балансируют стоимость, качество и риски поставки. Это особенно важно в литье под давлением, поскольку снижение затрат без анализа технологичности часто приводит к противоположному результату: большему количеству дефектов, переделок и нестабильности в массовом производстве. Правильный поставщик не просто предоставляет расчет стоимости по чертежу «как есть». Правильный поставщик помогает улучшить чертеж, превращая его в более технологичный и экономичный продукт.

Часто задаваемые вопросы (FAQ)

1. Почему стоимость пресс-формы для литья под давлением высока в начале?

2. Как объем производства влияет на цену единицы продукции при литье под давлением?

3. Дешевле ли алюминиевое литье под давлением, чем цинковое?

4. Какие изменения в конструкции могут снизить стоимость деталей литья под давлением?

5. Как механическая обработка и поверхностная отделка влияют на цену литья под давлением?

6. Какую информацию должны предоставить покупатели для точной оценки стоимости литья под давлением?
