汽车行业的轻量化结构解决方案

汽车制造中的轻量化介绍

轻量化结构解决方案正成为汽车行业发展的基石。随着制造商面临减少车辆排放、提高燃油效率以及满足全球严格法规的日益增长的压力，减重已成为所有车型级别的关键设计目标。

在此背景下，集成先进材料和高效制造方法使汽车制造商能够设计出满足结构性能标准同时最小化质量的部件。从铝合金压铸壳体到聚合物增强外壳，对创新解决方案的推动持续改变着车辆的设计和生产方式。这些技术对于开发电动汽车（EV）至关重要，因为减重直接关系到延长电池续航里程和改善热管理。

要理解材料选择和结构优化的全部影响，必须审视不断演变的汽车行业格局，其中轻量化已不再是可选项，而是必需品。

汽车结构设计的关键挑战

平衡强度、安全性与重量

在汽车结构工程中，减重努力常常与安全性和刚性的要求相冲突。传统的高强度钢提供了坚固的碰撞保护，但给车辆结构增加了大量质量。相反，铝、镁和复合材料等较轻的材料需要复杂的设计才能在动态载荷下实现相同的变形控制。必须仔细优化结构刚度、能量吸收和疲劳性能，以满足全球碰撞标准，同时避免部件过度设计。

工程团队通过先进的有限元分析模拟、可控的壁厚梯度以及加强筋或嵌件的战略性使用来应对这一挑战。在保持安全性能的同时减轻重量的能力定义了轻量化结构的成功。

材料成本与制造可扩展性

虽然轻量化材料提供了性能优势，但将其集成到大规模生产中会带来财务和物流障碍。高性能合金和复合材料通常材料成本较高，并且可能需要专用模具、复杂加工或更长的周期时间。这些因素可能限制它们在成本敏感的车辆细分市场中的可行性。

此外，汽车平台需要与自动化装配线兼容并能满足准时制供应模式的可扩展解决方案。轻量化举措必须在材料性能、生产经济性和设计可行性之间权衡取舍，以确保成功且可持续的转型。

轻量化汽车结构材料

用于压铸部件的铝合金

铝合金因其优异的强度重量比、耐腐蚀性和铸造性而被广泛应用于汽车结构系统。A380、A356和ADC12等合金常用于变速箱壳体、减震塔和电子外壳等部件。这些合金支持高压压铸工艺，可实现薄壁几何形状和出色的尺寸控制。

铝的可回收性和导热性使其特别适用于电动汽车（EV）平台，其中减重和散热都至关重要。对于大批量生产，铝合金压铸能够快速制造具有复杂几何形状的精密结构部件。特别是，A380铝合金在流动性、强度和成本效益之间提供了可靠的平衡。

用于紧凑结构的镁合金和锌合金

镁合金和锌合金为减轻结构质量提供了额外的机会，特别是在低负载或紧凑型应用中。镁的密度比铝低约35%，非常适合座椅框架、外壳和支架。虽然锌合金比镁重，但它能够以优异的表面质量和尺寸精度实现小型、精细部件的超精密铸造。

这些材料常用于电子控制模块、铰链支架和复杂的安装结构。随着电动汽车内饰和底盘子系统对轻量化需求的增长，锌合金部件仍然是一种经济高效且可成型的选择。

用于非承重应用的先进塑料

对于外壳、边框、管道和内饰件，PA66、PBT和PC+ABS等工程塑料在保持尺寸稳定性和设计自由度的同时，能显著减轻重量。这些材料通常用于注塑成型工艺，以大批量生产复杂部件。

玻璃纤维增强等级可提供额外的刚性和耐热性，而阻燃配方则满足电气模块和座舱接口的安全要求。保险丝盒、电池管理外壳和传感器外壳等应用经常依赖PBT部件来实现低重量、耐用性和成本控制的必要组合。

轻量化制造技术

用于薄壁结构的高压压铸

高压压铸（HPDC）是一种首选的制造工艺，用于生产具有高尺寸精度和表面质量的轻量化薄壁结构部件。它允许以最少的后处理实现复杂的几何形状，并支持使用铝合金和镁合金来显著减轻部件质量。

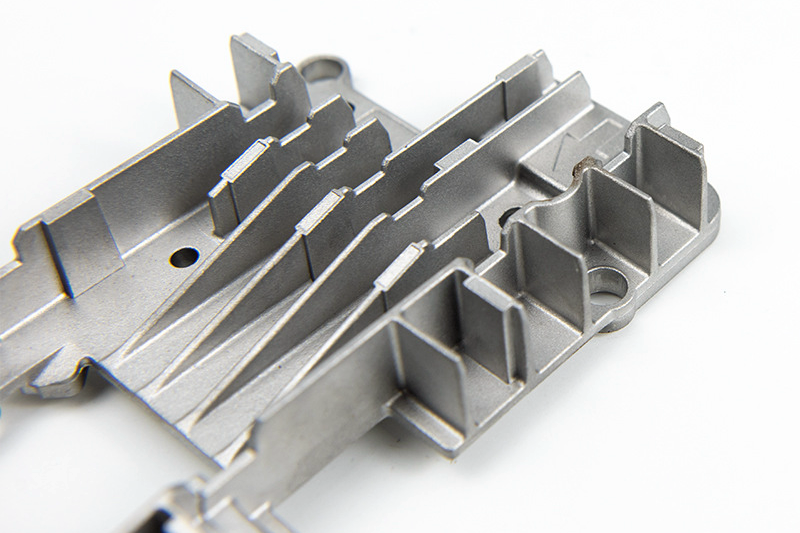

HPDC特别适用于电动汽车电机外壳、散热器和显示屏背盖等部件。通过高速高压将熔融金属注入硬化钢模具，制造商可以实现快速的周期时间和出色的重复性。一个值得注意的应用是开发薄壁铝合金压铸件，其中严格的厚度控制和流道设计确保了强度，同时不增加不必要的重量。

用于微机械部件的金属注射成型

金属注射成型（MIM）融合了塑料注射的设计自由度和金属的强度，能够生产具有优异机械性能的小型、复杂金属部件。对于因尺寸、几何形状或成本限制而无法使用传统机加工或铸造的应用，它是理想选择。

汽车应用包括锁定机构、微型执行器部件和传感器外壳。MIM支持不锈钢、低合金钢和钛等符合汽车性能标准的材料。金属注射成型工艺具有高度可扩展性，支持大批量生产用于安全和功能组件的轻量化、高强度结构部件。

用于高精度轻量化部件的CNC加工

CNC加工在需要精确公差、表面光洁度或独特几何形状的轻量化部件的精加工、原型制作和生产中至关重要。它对于铸造、模塑或挤压毛坯需要二次加工的混合结构系统特别有效。

应用范围从安装框架和电机外壳到电动汽车结构支架，其中加工确保部件接口满足严格的配合和性能要求。对于新产品开发和功能原型制作，CNC原型制作服务以快速周转时间提供功能齐全的轻量化部件，支持量产前的设计迭代。

轻量化部件的结构应用

车身面板和盖板

在非承重车身面板（如挡泥板、引擎盖、尾门和显示屏盖板）中使用轻量化材料，使汽车外观显著受益。压铸铝合金和热塑性复合材料降低了车辆整备质量，同时保持了结构形式和美学标准。这些部件还必须抵抗热膨胀、紫外线降解和振动应力。

一个关键例子是采用薄壁外壳用于信息娱乐显示屏和数字仪表盘。这些需要精确的几何形状和电磁干扰屏蔽，通过镁或PC+ABS混合材料实现。轻量化外壳的新进展使得电子设备、安装座和散热器能够集成到一个单一的模塑单元中。

电池外壳和安装框架

电池外壳是电动汽车最重且最安全关键的结构之一。工程师必须将其设计成能够承受冲击、容纳热事件并在车辆负载下保持机械稳定性。轻量化解决方案结合了挤压铝合金框架与铸造或冲压合金面板。

创新的制造方法使得模块化、重量优化的电池组成为可能。设计通常集成冷却通道、安装特征和屏蔽层。领先的电动汽车项目采用电池组件解决方案，使用铝合金铸造或钣金组件，在性能与可制造性之间取得平衡。

电机和驱动系统结构

电动汽车牵引电机、减速齿轮箱和逆变器组件受益于轻量化、导热性好的外壳。由于其机械稳定性、散热和减振特性，铸造铝合金和CNC加工的镁合金是标准材料。

电机安装支架和驱动系统外壳通常采用带加强筋、集成安装座和精确对准接口的减重设计。这些结构要求严格的几何公差和热循环耐久性。使用轻量化合金生产的电机组件增强了车辆续航里程和动力总成效率。

安全关键的锁定和安装系统

锁定机构、闩锁和车门加固系统需要兼具减轻重量和机械可靠性的材料。随着车门和尾门转向铝合金和复合材料，相关的安装结构必须适应更轻的基材。

精密压铸或MIM部件可以生产高强度、低轮廓的锁具，并与传感器或执行器集成。这些部件必须满足碰撞和疲劳标准，同时保持成本效益。先进的锁定系统组件确保安全性和乘员保护，同时不损害车辆质量。

案例研究：新能源汽车中的轻量化结构部件

在最近的一个新能源汽车（NEV）开发项目中，一家原始设备制造商要求其工程团队在满足性能、耐久性和成本限制的同时，减少一款紧凑型SUV平台的结构质量。目标集中在核心部件：电机外壳、电池框架和车身安装结构。

电机外壳使用带加强筋的A380铝合金压铸壳体进行了重新设计。与原来的铸铁设计相比，该解决方案减轻了36%的重量，同时改善了散热性能。精密的CNC后加工确保了±0.02毫米内的对准公差，以保持传动系统几何形状。这与发动机和变速箱组件为电动化平台优化的设计原则相一致。

工程师为电池系统采用了混合框架，将挤压的6061-T6铝合金导轨与薄壁铸造支架集成在一起。外壳设计在一个模块化结构中集成了压溃区、冷却液路径和电磁干扰屏蔽。与传统焊接钢外壳相比，新设计每辆车节省了18公斤。这些创新与整个电动汽车平台正在兴起的更广泛的轻量化结构解决方案相一致。

电子控制单元的安装框架从冲压钢过渡到PBT-GF30注塑成型模块，集成了紧固件凸台和线缆路径。这种替代减少了零件数量，并为复杂的钣金组件节省了模具成本，同时提高了抗振性和电绝缘性。

总体而言，重新设计实现了总共42.6公斤的减重——相当于每次充电续航里程提高了3.8%，并降低了整车级的NVH（噪声、振动与声振粗糙度）。这个案例说明了多材料设计、工艺集成和部件级重新设计如何使电动汽车平台的轻量化取得成功。

未来趋势与材料创新

随着汽车行业加速向电动化和自动驾驶平台发展，对下一代轻量化结构材料的需求持续增长。未来的发展不仅关注减轻质量，还关注增强功能性、可制造性和可持续性。

一个关键领域是采用多材料组件——在混合部件中结合金属和聚合物。例如，由高强度钢制成的结构嵌件可以与塑料进行包覆成型，以创造轻量且耐碰撞的部件。这些解决方案支持模块化设计理念并减少零件数量。

另一个趋势是在关键承重区域使用先进复合材料，例如碳纤维增强热塑性塑料。虽然成本仍然是一个制约因素，但复合材料成型和热塑性焊接的自动化为其更广泛的应用带来了希望。带有铝蒙皮的结构泡沫和夹层板也正在被研究用于地板和车顶系统。

材料科学家和产品设计师越来越关注可回收性和生命周期性能。轻量化策略现在考虑了可拆卸性、可重复使用性和二氧化碳足迹——直接与原始设备制造商的可持续发展目标相关联。正如材料多样性中所强调的，整合不同材料和工艺的能力对未来车辆创新至关重要。

展望未来，生成式设计和拓扑优化等数字工程工具将通过基于载荷路径而非传统几何形状重塑部件，推动彻底的减重。这些通过增材制造或优化铸造生产的数字衍生结构，可能定义下一代汽车平台。

结论

轻量化结构工程已成为现代汽车设计成功的关键因素。无论是应对排放的监管目标还是释放更大的电动汽车续航里程，减重直接影响着车辆的效率、性能和可持续性。

这一转变是由材料科学与精密制造之间的协同作用驱动的，从铝合金压铸到塑料注塑成型和CNC精加工。然而，挑战在于选择正确的材料，并设计出具有可制造性、耐久性和大规模成本效益的产品。

对于原始设备制造商和一级供应商而言，采用轻量化结构解决方案需要系统级的视角。从最早的开发阶段就整合设计、模拟、原型制作和制造。随着车辆架构的演变，优化每一克重量而不损害强度或安全性的策略也必须随之发展。

移动出行的未来是轻量化、光明且高效的——而这始于支撑它的工程结构。
