Piezas de Moldeo por Inyección de Metal: Materiales, Tolerancias y Consideraciones de Diseño

Para ingenieros y equipos de abastecimiento que evalúan piezas de moldeo por inyección de metal, la pregunta clave no es solo si el MIM puede producir la forma. La pregunta más importante es si el MIM puede entregar de manera fiable el rendimiento del material requerido, la estabilidad dimensional, la consistencia estructural y la repetibilidad de producción para la aplicación real de la pieza. Esto es especialmente relevante para pequeños componentes metálicos complejos donde la geometría es difícil de mecanizar eficientemente y donde se planifica una producción de volumen medio a alto.

Las piezas MIM difieren de las piezas mecanizadas o fundidas porque primero se forman en estado verde y luego se densifican mediante desengrase y sinterización. Esto significa que la pieza final se crea mediante un proceso de contracción controlado en lugar de alcanzar directamente sus dimensiones finales en la etapa de moldeo. Por esta razón, los proyectos MIM exitosos dependen en gran medida de la selección de materiales, el diseño de piezas, el control de contracción, la planificación del postprocesamiento y una estrategia de tolerancia realista. Por lo tanto, los compradores e ingenieros deben evaluar el MIM como un proceso de ingeniería completo, no solo como una alternativa de bajo costo al CNC.

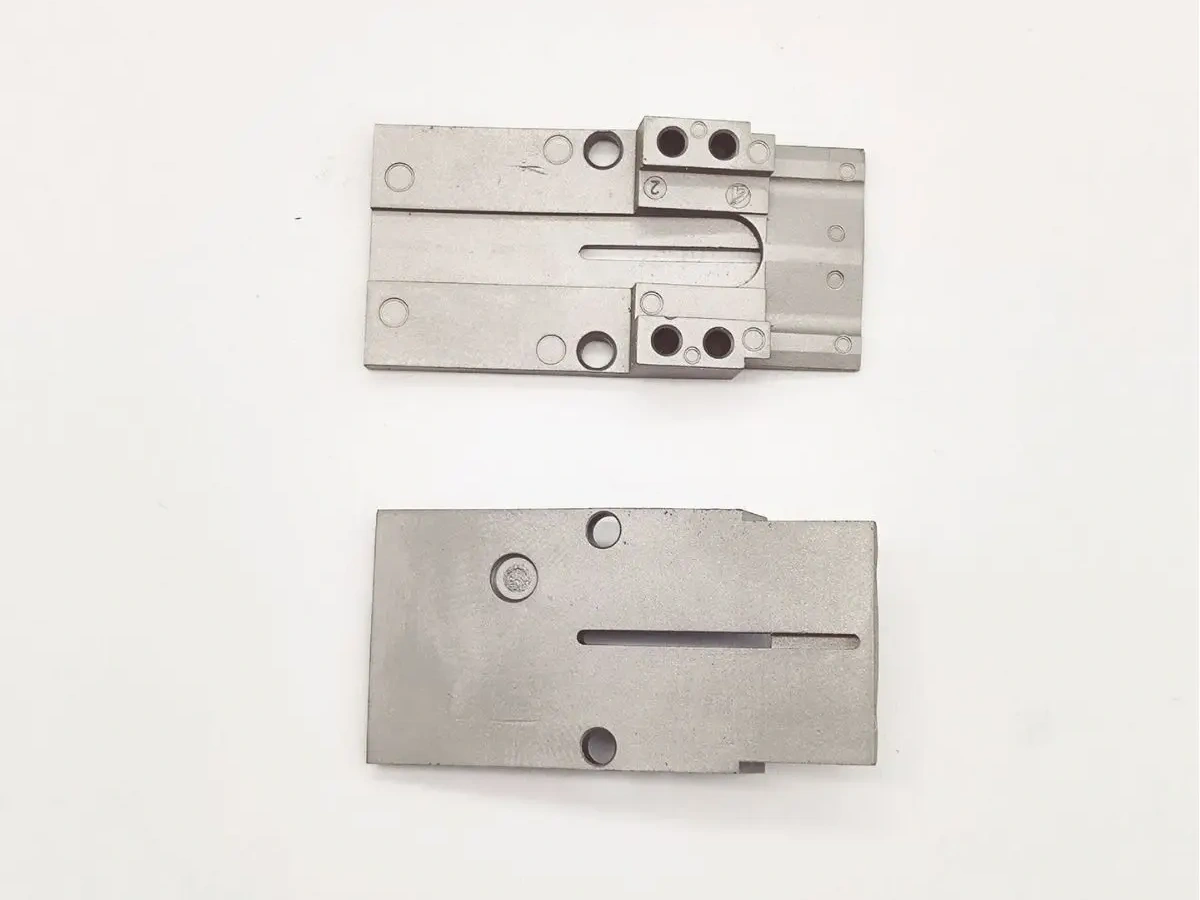

¿Qué hace diferentes a las piezas de moldeo por inyección de metal?

Las piezas MIM son diferentes porque se moldean antes de convertirse en piezas metálicas finales completas. Después del moldeo, la pieza verde aún contiene aglutinante y no ha alcanzado su densidad ni tamaño final. Durante el desengrase y la sinterización, la pieza se contrae hasta su forma metálica acabada. Este comportamiento de contracción es una de las características centrales del proceso y una de las principales razones por las que el MIM es tan efectivo para pequeñas geometrías complejas, pero también explica por qué el diseño y el control del proceso son tan importantes.

En comparación con el mecanizado CNC, la fundición a presión o la fundición de precisión, el MIM es especialmente adecuado para piezas pequeñas con geometría intrincada y necesidades de producción repetitiva. Puede formar paredes delgadas, agujeros pequeños, dientes finos, perfiles curvos y detalles integrados de manera más eficiente en la categoría de pieza adecuada. Al mismo tiempo, su desafío de ingeniería no es solo formar la forma. Se trata de controlar la contracción, la deformación, la consistencia de la densidad, el rendimiento del material y las dimensiones críticas después de la sinterización. Por eso, la etapa de diseño debe considerar la dirección de sinterización, el equilibrio estructural, el espesor de pared, los radios, la lógica de soporte y qué características pueden requerir más tarde calibrado o mecanizado.

Materiales comunes para piezas MIM

La selección de materiales para piezas MIM debe comenzar con el requisito funcional de la pieza en lugar del proceso únicamente. Si la resistencia a la corrosión es una prioridad, los grados de acero inoxidable como piezas MIM 316L y 17-4 PH suelen ser opciones sólidas. Si una mayor resistencia es más importante, el 17-4 PH y las direcciones de acero de baja aleación como 4140, 4340 y 8620 pueden ser más adecuados. Para piezas enfocadas en el desgaste, a menudo se evalúan materiales como acero inoxidable MIM 420, acero inoxidable MIM 440C, D2, M2 y direcciones de la familia Stellite.

Las aplicaciones médicas pueden requerir 316L, Ti-6Al-4V o CoCrMo dependiendo del rendimiento y la lógica regulatoria de la pieza. Para aplicaciones de alta densidad como ponderación o blindaje, la aleación de tungsteno MIM W-Ni-Fe y sistemas de tungsteno relacionados son más relevantes. Las aplicaciones magnéticas y de magnetismo blando pueden utilizar materiales de la familia Fe-Ni, Fe-Co o Fe-Si donde la respuesta magnética es parte de la función del producto.

Selección de materiales según la necesidad de rendimiento

Reglas de diseño para piezas MIM fiables

Un diseño MIM fiable comienza con una geometría equilibrada. El espesor de pared uniforme es importante porque ayuda a reducir la distorsión por sinterización y el desequilibrio de densidad. Las transiciones suaves y los radios también son importantes porque reducen la concentración de tensiones y apoyan un mejor llenado del molde y comportamiento de eyección. Deben evitarse las secciones extremadamente gruesas, ya que pueden crear dificultades de desengrase, riesgo de distorsión y defectos de sinterización. El ángulo de salida también debe considerarse cuando sea apropiado para ayudar a proteger la pieza verde durante la eyección.

La línea de partición y la ubicación de la puerta de inyección deben planificarse cuidadosamente para que no interfieran con áreas funcionales o cosméticas clave. Las dimensiones críticas deben definirse claramente en el dibujo para que el proveedor pueda decidir si pueden controlarse únicamente mediante moldeo y sinterización o si se requiere calibrado, acuñado o mecanizado. No se deben asignar tolerancias innecesariamente ajustadas a dimensiones no críticas, ya que eso aumenta la carga de postprocesamiento e inspección sin mejorar el valor real de la pieza. El mecanizado secundario debe reservarse para características que realmente lo necesiten, como roscas, caras de sellado, orificios de precisión, zonas de cojinetes o superficies clave de ensamblaje. Los compradores que revisen una lógica de utillaje más detallada también pueden consultar las consideraciones de diseño de moldes MIM.

Ocho reglas clave de diseño para piezas MIM

Control de tolerancia y contracción en piezas MIM

El control de la contracción es uno de los desafíos de ingeniería centrales en el MIM. Durante la sinterización, la pieza moldeada se contrae hasta sus dimensiones metálicas finales, y esa contracción debe compensarse en el diseño de la herramienta antes de comenzar la producción. El comportamiento real de contracción está influenciado por el sistema de material, las características del polvo, la composición del aglutinante, el método de desengrase, las condiciones de sinterización, la geometría de la pieza y el espesor de la pared. Debido a esto, el control de tolerancia en el MIM siempre está ligado a la pieza y al proceso específicos en lugar de a un valor genérico universal.

Por esta razón, las dimensiones críticas siempre deben marcarse claramente en el dibujo. Las áreas de alta precisión pueden requerir calibrado, conformado, mecanizado CNC o rectificado después de la sinterización dependiendo del requisito. Los compradores que evalúen este tema pueden revisar los factores que afectan la tolerancia MIM y la contracción MIM para obtener contexto relacionado con el proceso. En términos prácticos de abastecimiento, la capacidad de tolerancia nunca debe prometerse independientemente del dibujo real de la pieza, el material y la geometría.

Opciones de postprocesamiento para piezas moldeadas por inyección de metal

El postprocesamiento es a menudo una parte importante para hacer que las piezas MIM estén listas para la producción. El tratamiento térmico puede utilizarse para mejorar la resistencia, la dureza o el comportamiento al desgaste dependiendo del material y la aplicación. Los compradores pueden revisar el tratamiento térmico para piezas personalizadas al evaluar esta etapa. El calibrado o acuñado también pueden utilizarse para mejorar la consistencia dimensional local después de la sinterización. El mecanizado CNC sigue siendo importante para roscas, agujeros de alta precisión, caras de sellado y superficies clave de ensamblaje donde el control solo mediante moldeo y sinterización no es suficiente.

Las opciones de acabado superficial como pulido, vibrado, pasivación, galvanoplastia o recubrimiento pueden seleccionarse en función de la resistencia a la corrosión, la apariencia o el rendimiento funcional. Para la mejora relacionada con la corrosión, los compradores pueden revisar la pasivación para componentes metálicos personalizados. Para la limpieza superficial y la mejora de bordes, el vibrado para piezas personalizadas también es relevante. La inspección puede incluir medición por MMC, inspección visual, controles de densidad, pruebas de dureza y documentación de materiales dependiendo de los requisitos del proyecto.

Opciones comunes de postprocesamiento para piezas MIM

Cómo evaluar si su pieza es adecuada para MIM

Es más probable que una pieza sea adecuada para MIM si es pequeña, geométricamente compleja y está planificada para un volumen suficiente que justifique la inversión en utillaje. También es un candidato sólido si el mecanizado CNC actualmente genera un alto desperdicio de material, fijaciones difíciles o tiempos de ciclo largos. Los buenos candidatos para MIM suelen permitir la compensación de contracción por sinterización, reservan tolerancias ultraajustadas solo para áreas funcionales clave y aceptan postprocesamiento selectivo donde sea necesario en lugar de exigir precisión extrema en todas partes.

Los compradores también deben confirmar si la pieza tiene requisitos claros de material y rendimiento, y si ya se ha considerado cualquier tratamiento térmico, tratamiento superficial o mecanizado secundario necesario. En la práctica, la mejor manera de evaluar la idoneidad es revisar la combinación completa de tamaño, geometría, volumen, lógica de tolerancia y función final en lugar de cualquier factor único por sí solo.

Lista de verificación de idoneidad para MIM

Preguntas Frecuentes (FAQ)

1. ¿Qué tipos de piezas son más adecuadas para los servicios de moldeo por inyección de metal?

2. ¿Qué información se necesita para cotizar piezas metálicas MIM personalizadas?

3. ¿Qué materiales se utilizan comúnmente para las piezas de moldeo por inyección de metal?

4. ¿Qué características de diseño deben optimizarse para las piezas de moldeo por inyección de metal?

5. ¿Qué factores afectan la tolerancia de las piezas MIM?

6. ¿Cómo afecta el control de contracción a la calidad del moldeo por inyección de metal?

7. ¿Cuándo es mejor el MIM que el mecanizado CNC para piezas metálicas?

8. ¿En qué se diferencian el MIM y la fundición a presión para componentes metálicos complejos?
