医疗器械气缸盖的铝合金压铸

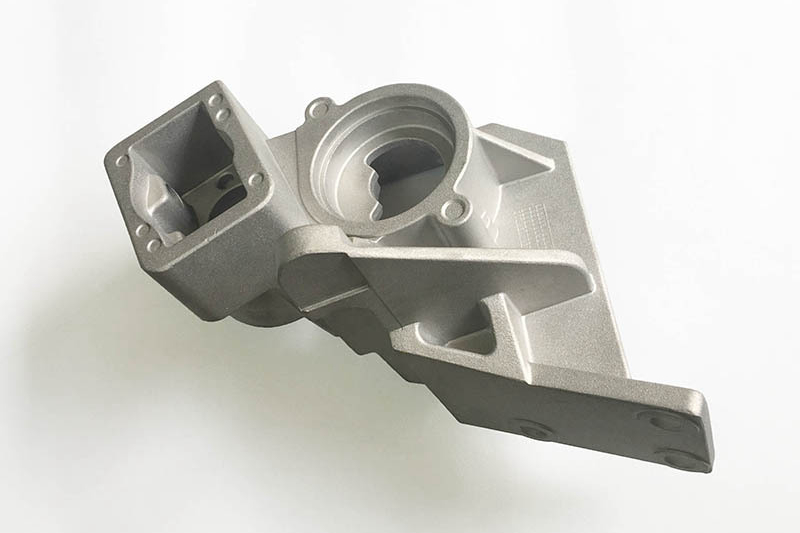

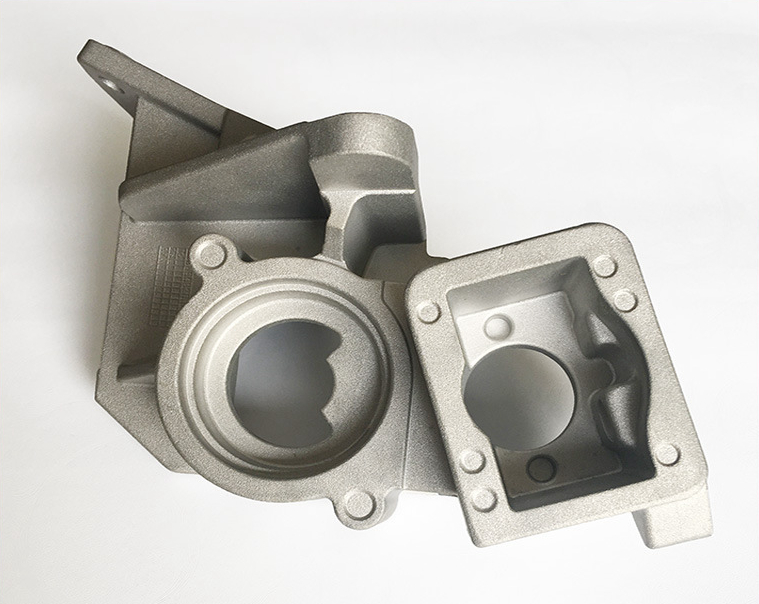

医疗器械行业要求高精度、高可靠性，并符合严格的监管标准。在本案例研究中，我们探讨了使用铝合金压铸技术为医疗器械制造定制气缸盖的过程。该项目展示了纽威精密如何利用先进的制造技术和材料，提供满足客户特定需求的高质量组件。
我们的客户是医疗器械行业的领先创新者，他们需要为其一款设备制造一个坚固、轻量且经过精密加工的气缸盖。该项目提出了若干挑战，包括需要高精度、特定的材料性能以及耐用的表面处理。
我们结合了铝合金压铸、CNC加工、螺纹加工、喷砂和粉末喷涂来满足这些要求。所选材料ADC 12提供了理想的强度、耐腐蚀性和可加工性平衡。遵循ISO 2768 mk公差标准，确保了最终产品满足医疗应用所需的质量和性能标准。
制造工艺
铝合金压铸
铝合金压铸是一种制造工艺，将熔融铝在高压下注入钢模。这种技术特别适用于生产具有高精度和优异表面光洁度的复杂形状。对于医疗器械气缸盖，选择铝合金压铸是因为其能够生产公差小、质量一致的零件。
在医疗器械制造中的优势：
精度：能够实现医疗组件所需的复杂几何形状和精细细节。
一致性：确保大批量生产中的均匀性，这对设备可靠性至关重要。
效率：高生产率和减少浪费使其具有成本效益。
CNC加工
CNC（计算机数控）加工用于精加工压铸件，达到所需的精确尺寸和特征。通过集成CNC加工，我们确保每个气缸盖都符合精确规格，增强了零件的功能和配合度。
在实现精确尺寸中的作用：
准确性：CNC机床可以实现±0.005毫米的严格公差。
复杂特征：能够添加仅靠压铸可能无法实现的复杂细节。
表面处理：改善表面质量，并为螺纹加工和涂层等后续工艺做好准备。
螺纹加工
螺纹加工是对于必须与其他部件组装的组件至关重要的工艺。精确的螺纹加工确保了医疗器械气缸盖的牢固可靠装配。
在医疗器械组件中的重要性：
耐用性：确保螺纹能够承受重复使用和灭菌。
可靠性：精确的螺纹可防止错位和潜在的设备故障。
使用的技术：采用攻丝和螺纹铣削两种技术以实现最高质量。
喷砂
喷砂用于在最终涂层前准备气缸盖的表面。该工艺涉及高速喷射精制磨料颗粒以清洁和粗糙化表面。
在表面准备中的目的：
表面预处理：去除表面污染物，并提供粗糙纹理以增强涂层附着力。
对后续精加工的好处：确保粉末涂层有效地粘附在基材上，提高耐用性和外观。
粉末喷涂
粉末喷涂是应用于气缸盖的最终表面处理，提供美观和功能上的好处。该工艺涉及施加干粉，然后在加热下固化，形成光滑、耐用的涂层。
对医疗器械的优势：
耐用性：抗碎裂、划伤和腐蚀，确保使用寿命长。
卫生性：形成光滑、无孔的表面，易于清洁和灭菌。
工艺：粉末被静电充电并喷涂到零件上，然后固化形成坚硬的涂层。
材料选择
ADC 12铝合金
材料的选择对于确保最终产品满足医疗器械行业的特定需求至关重要。由于ADC 12铝合金的优异性能和适用于预期应用，本项目选择了ADC 12铝合金。
使ADC 12适用于医疗器械的特性：
强度和耐用性：ADC 12提供了强度和柔韧性的良好平衡，使其成为必须承受机械应力和重复使用的组件的理想选择。
耐腐蚀性：铝上形成的天然氧化层提供防腐蚀保护，这对于经常清洁和灭菌的医疗器械至关重要。
轻量化：铝的低密度降低了设备的整体重量，提高了易操作性和便携性。
导热性：有效的散热在许多医疗器械中至关重要，以防止过热并确保持续性能。
可加工性：ADC 12具有高度可加工性，允许进行精确高效的二次操作，如CNC加工和螺纹加工。
气缸盖应用的具体优势：
尺寸稳定性：ADC 12在不同温度和机械负载下保持其形状和尺寸，确保气缸盖与其他组件完美配合。
表面处理兼容性：该合金的表面特性允许涂层（如粉末喷涂）具有优异的附着力，增强了气缸盖的外观和功能性。
成本效益：像ADC 12这样的铝合金是具有成本效益的材料，通过在性能和可负担性之间取得平衡，提供了良好的投资回报。
压铸铝合金比较
合金 | Si (%) | Cu (%) | Mg (%) | Fe (%) | Zn (%) | Mn (%) | Cr (%) | 其他元素 (%) |
|---|---|---|---|---|---|---|---|---|
6061 | 0.4 | 0.25 | 0.85 | 0.15 | 0.10 | 0.15 | 0.04 | <0.15 |
6063 | 0.2-0.6 | 0.1 | 0.45-0.9 | 0.35 | 0.10 | 0.10 | 0.10 | <0.10 |
7075 | 0.4 | 1.2-2.0 | 2.1-2.9 | 0.50 | 5.1-6.1 | 0.30 | 0.18-0.28 | <0.20 |
A356 | 6.5-7.5 | 0.20-0.40 | 0.20-0.45 | 0.20-0.45 | 0.05 | 0.05 | - | <0.10 |
360 | 9.0-10.5 | 0.6 | 0.1 | 0.35 | 1.0 | 0.10 | - | <0.10 |
A360 | 9.0-10.5 | 0.6 | 0.35 | 0.35 | 0.60 | 0.20 | - | <0.15 |
380 | 7.5-9.5 | 2.5-3.5 | 0.3 | 1.3 | - | 0.50 | - | <0.10 |
A380 | 7.5-9.5 | 2.6-3.6 | 0.4 | 1.0 | - | 0.50 | - | <0.10 |
383 (ADC12) | 9.0-10.5 | 1.5-3.5 | 0.3 | 1.0 | - | 0.50 | - | <0.10 |
B390* | 9.0-10.5 | 0.3 | 0.3 | 0.35 | 1.0 | 0.10 | - | <0.10 |
413 | 11.0-13.0 | 1.0-1.5 | 0.5 | 1.3 | - | 0.50 | - | <0.10 |
A413 | 10.0-12.0 | 2.0 | 0.6 | 1.0 | - | 0.50 | - | <0.15 |
铝合金压铸件的表面处理
粉末喷涂
医疗器械组件的表面处理对其功能性能和美观至关重要。对于定制医疗器械气缸盖，粉末喷涂被选为最佳的精加工方法。该工艺涉及将干粉施加到组件表面，然后在加热下固化，形成光滑、耐用的涂层。
粉末喷涂工艺的详细说明：
表面预处理：在施加粉末之前，气缸盖经过彻底清洁和喷砂处理。它去除任何污染物，并形成略微粗糙的表面，从而增强粉末涂层的附着力。
应用：粉末被静电充电并喷涂到接地的气缸盖上。静电电荷使粉末颗粒均匀地粘附在表面。
固化：涂层组件被放入烤箱中，粉末熔化并流动成连续的薄膜。固化使涂层固化并形成牢固的化学键，形成坚固耐用的涂层。
粉末喷涂如何满足医疗行业标准：
卫生和灭菌：粉末喷涂形成的光滑、无孔表面易于清洁和灭菌，这对于维持医疗环境中的卫生至关重要。
耐用性：粉末喷涂提供坚硬、耐磨的表面，能够承受重复处理、清洁和灭菌而不降解。
耐化学性：涂层抵抗各种化学品和清洁剂，确保设备保持完好和功能正常。
产品的外观和功能优势：
增强外观：粉末喷涂提供高质量、有吸引力的涂层，有多种颜色和纹理可供选择，允许根据客户规格进行定制。
防腐蚀保护：涂层作为防潮和其他腐蚀性元素的屏障，延长了铝组件的使用寿命。
提高性能：耐用的表面降低了划痕、碎裂和其他表面损坏的风险，确保气缸盖在整个使用过程中保持其完整性和外观。
制造工艺与成果
原型制作

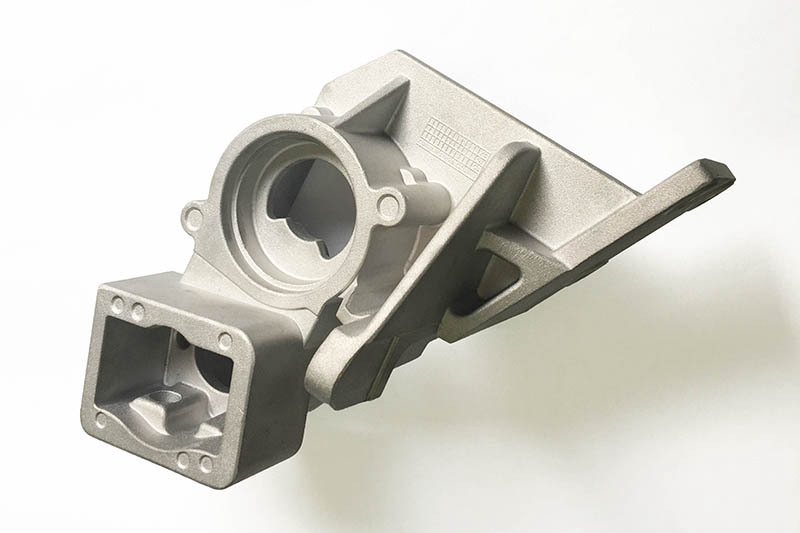

医疗器械气缸盖的制造始于全面的原型制作阶段。该阶段对于在进入全面生产之前验证设计、材料选择和制造工艺至关重要。
初始原型阶段及其意义：
设计验证：创建初始原型以验证设计规格，并确保气缸盖满足所有功能要求。
材料测试：测试ADC 12铝合金在各种条件下的性能，确认其适用于该应用。
工艺优化：确定并优化最有效的制造工艺，包括压铸和CNC加工，以达到所需的质量和精度。
面临的挑战和实施的解决方案：
尺寸精度：通过细致的CNC加工和频繁的质量检查，确保原型的高精度。
表面处理：通过优化喷砂和粉末喷涂工艺，克服了表面缺陷的初始问题。
配合与装配：进行严格测试以确保原型与其他设备组件完美配合，并进行必要的设计调整。
按需定制制造
在成功的原型制作阶段之后，我们过渡到按需定制制造，以满足客户对灵活性和快速交付时间的要求。
从原型制作到定制制造的过渡：
可扩展的生产：调整制造工艺以实现可扩展的生产，同时不牺牲质量。
灵活性：为客户提供根据需求订购不同数量的能力，确保他们在需要时获得所需的组件。
响应性调整：根据客户反馈快速调整制造工艺，确保持续改进和满意度。
对客户需求的灵活性和响应性：
快速交付：实施高效的生产计划以及时交付组件，缩短客户的产品上市时间。
定制化：为不同的规格、表面处理和数量提供定制选项，满足客户不断变化的需求。
大规模生产
一旦设计和工艺得到充分验证，我们就扩大规模进行大规模生产。此阶段侧重于保持在原型制作和定制制造阶段实现的相同高质量和精度标准。
在扩大生产规模的同时保持质量：
质量控制：在生产的每个阶段实施严格的质量控制措施，确保每个零件都符合ISO 2768 mk标准。
效率：优化制造工作流程以提高效率并降低生产成本，同时不牺牲质量。
一致性：确保所有生产单元的一致性和均匀性，这对医疗器械的可靠性和性能至关重要。
实现的效率和成本效益：
自动化流程：利用压铸和CNC加工的自动化来提高生产率和准确性。
精益制造：应用精益制造原则以最小化浪费并提高生产效率。
规模经济：受益于规模经济，随着生产量的增加，单位成本降低。
为什么选择纽威精密？
一站式服务
纽威精密以提供全面的一站式服务而自豪，涵盖从初始设计到最终生产的制造过程的每个阶段。这种方法确保了无缝的项目执行，并为我们的客户提供了无与伦比的便利。
纽威精密提供的全面服务：
设计和工程支持：我们经验丰富的工程团队与客户合作，优化设计，选择合适的材料，并优化制造工艺。
原型制作和测试：我们提供快速原型制作服务，以验证设计和材料，确保最终产品在全面生产开始前满足所有规格。
先进制造：利用最先进的技术，如铝合金压铸、CNC加工和粉末喷涂，我们以高精度和效率生产高质量组件。
质量保证：在生产的每个阶段实施严格的质量控制措施，确保所有组件都符合最高的准确性和可靠性标准。
物流和交付：我们管理生产和交付物流，确保产品按时并以完美状态送达客户。
一站式方法如何使客户受益：
简化沟通：所有服务都在一个屋檐下，客户受益于简化的沟通和协调，减少了误解和延误的风险。
成本效益：通过整合服务，我们最大限度地降低了间接成本，并将这些节省传递给客户，提供有竞争力的价格而不牺牲质量。
节省时间：我们的集成方法加快了项目时间表，使客户能够更快地将产品推向市场。
质量一致：保持对整个生产过程的控制确保了质量的一致性和对规格的遵守，为客户提供可靠和高性能的组件。
客户评价和反馈：
客户满意度：“与纽威精密合作彻底改变了我们的生产过程。他们的一站式服务简化了我们的项目，并按时交付了高质量的组件。”
质量保证：“纽威精密制造的组件的精度和可靠性是无与伦比的。他们对质量的承诺和对细节的关注使他们成为我们所有制造需求的首选合作伙伴。”
响应性服务：“纽威精密对我们需求的灵活性和响应性非常出色。他们迅速适应了我们不断变化的需求，并确保我们获得最佳解决方案。”
我们在铝压铸方面的能力
纽威已为许多世界知名公司提供服务，利用其强大的制造能力和完整的质量控制体系，为主要品牌提供进一步的市场竞争力和质量保证。
