ما المواد التي يمكن استخدامها في القولبة بالحقن المخصصة؟
كيفية اختيار مواد القولبة بالحقن

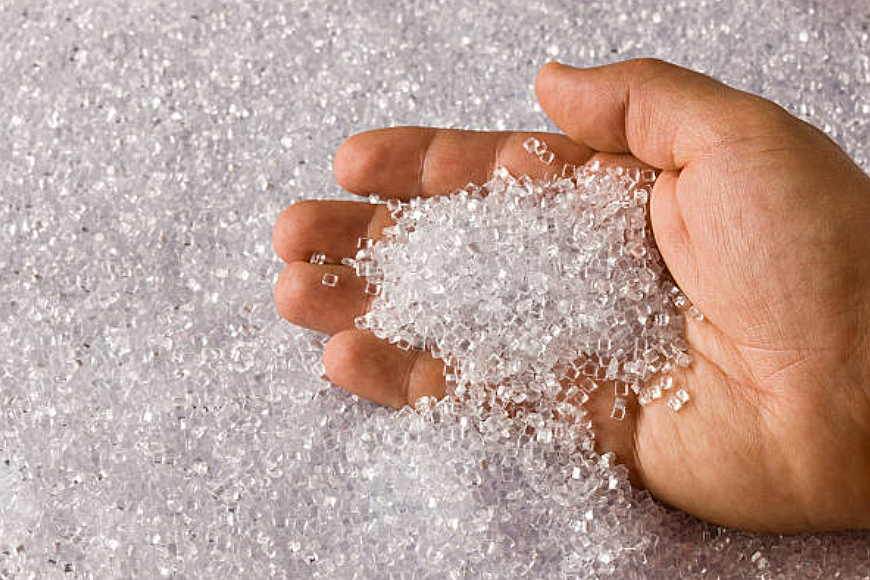

يعد اختيار المادة المناسبة أمرًا بالغ الأهمية عند تصنيع قطع بلاستيكية مخصصة بالقولبة بالحقن. يجب أن تلبي المادة المتطلبات الميكانيكية مثل القوة والصلابة ومقاومة الصدمات لوظيفة القطعة واستخدامها النهائي. يجب تقييم الخصائص الحرارية مثل درجات حرارة انحراف الحرارة والتوافق الكيميائي بناءً على ظروف التشغيل. قد تكون ضرورية أيضًا الصفات الجمالية مثل التشطيب السطحي وقدرة الألوان. يجب أن تلبي المواد أيضًا احتياجات عملية الإنتاج فيما يتعلق بخصائص التدفق والانكماش وميول الانحناء. بالنسبة للقطع المخصصة للاستخدام الغذائي أو الطبي، تعتبر الراتنجات المتوافقة مع إدارة الغذاء والدواء الأمريكية (FDA) ضرورية. يجب أيضًا مراعاة أحجام الإنتاج، حيث قد تتطلب الأحجام الأكبر راتنجات أكثر اقتصادًا للتحكم في التكاليف.
في الوقت نفسه، نحتاج أيضًا إلى اختيار مواد قولبة بالحقن مناسبة وفقًا لعمليات مختلفة، مثل مسحوق معدني لـ MIM المناسب لـ قولبة المعدن بالحقن، ومواد السيراميك المتقدم المناسبة لـ عملية قولبة السيراميك بالحقن، والمواد البلاستيكية والمرنة المناسبة لـ عملية قولبة البلاستيك بالحقن.
تصنيف مواد MIM
MIM (قولبة المعدن بالحقن) هي عملية تصنيع تجمع بين فوائد كل من قولبة البلاستيك بالحقن وعلم المعادن التقليدي بالمساحيق لإنتاج قطع معدنية معقدة عالية الدقة. تتضمن عملية MIM خلط مساحيق معدنية مع مادة رابطة لتشكيل مادة تغذية، والتي يتم حقنها بعد ذلك في الشكل المطلوب. ثم يتم إزالة الرابطة وتلبيد القطعة "الخضراء" الناتجة لإنتاج قطعة نهائية ذات كثافة وقوة عاليتين.
هناك مجموعة متنوعة من المواد التي يمكن استخدامها في عملية MIM، بما في ذلك:
الفولاذ المقاوم للصدأ: هذا هو أحد أكثر المواد شيوعًا في MIM. إنه يوفر مقاومة ممتازة للتآكل ويمكن استخدامه في تطبيقات مختلفة، من الأجهزة الطبية إلى مكونات السيارات.
سبائك الفولاذ المنخفضة: توفر هذه المواد توازنًا جيدًا بين القوة والمرونة، مما يجعلها مناسبة تمامًا للتطبيقات ذات الإجهاد العالي.
فولاذ العدد: تُستخدم هذه المواد لصنع المكونات التي تتطلب صلابة عالية ومقاومة للتآكل، مثل أدوات القطع والقوالب.
التيتانيوم: هذه المادة خفيفة الوزن ولها مقاومة ممتازة للتآكل، مما يجعلها خيارًا شائعًا للغرسات الطبية وتطبيقات الفضاء الجوي.
النحاس: تُستخدم هذه المادة لتوصيلها الكهربائي والحراري الممتاز، مما يجعلها مناسبة تمامًا للمكونات الكهربائية والإلكترونية.
عند اختيار مادة لـ MIM، يجب مراعاة عوامل مثل التكلفة والقوة ومقاومة التآكل والقابلية للتشغيل الآلي. بشكل عام، يعتبر الفولاذ المقاوم للصدأ وسبائك الفولاذ المنخفضة من أكثر المواد فعالية من حيث التكلفة لـ MIM، بينما يكون التيتانيوم وفولاذ العدد أكثر تكلفة. النحاس أيضًا مكلف نسبيًا، لكن خصائصه الفريدة تجعله ضروريًا لتطبيقات محددة.
ورقة مواد MIM
رقم المادة | الخصائص | التطبيقات | |
|---|---|---|---|
الفولاذ المقاوم للصدأ | 17-4 PH | قوة عالية، مقاومة ممتازة للتآكل، متانة ومطيلية جيدة | الفضاء الجوي، الأجهزة الطبية، الأسلحة النارية، المعدات الرياضية |
316L | مقاومة ممتازة للتآكل، قوة ومطيلية جيدة | غرسات طبية، معدات معالجة كيميائية، مكونات بحرية | |
420 | صلابة عالية ومقاومة للتآكل، مقاومة متوسطة للتآكل | أدوات القطع، الأدوات الجراحية، الأسلحة النارية | |
440C | صلابة عالية ومقاومة للتآكل، مقاومة جيدة للتآكل | أدوات القطع، المحامل، الأدوات الجراحية | |
430 | مقاومة جيدة للتآكل، قوة ومطيلية متوسطة | أدوات المطبخ، زينة السيارات، المكونات الإلكترونية | |
سبائك الفولاذ المنخفضة | ASTM F-0005 | قوة عالية، مقاومة ممتازة للتآكل، مقاومة جيدة للتآكل | الأدوات الطبية وطب الأسنان، علب الساعات |
ASTM F-0008 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الفضاء الجوي والسيارات والطبية | |
ASTM F-0009 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الأسلحة النارية، الأجهزة الإلكترونية، قطع غيار السيارات | |
ASTM F-0010 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الفضاء الجوي، قطع غيار السيارات، الأجهزة الطبية | |
ASTM F-0040 | قوة عالية، مقاومة ممتازة للتآكل، مقاومة جيدة للتآكل | أدوات القطع، مكونات قولبة المعدن بالحقن | |
ASTM F-0002 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | المكونات الإلكترونية والكهربائية، قطع غيار السيارات | |
ASTM F-0003 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الأسلحة النارية، قطع غيار السيارات، الأجهزة الطبية | |
ASTM F-0004 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الفضاء الجوي، الأجهزة الطبية | |
ASTM F-0006 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | قطع غيار السيارات، المكونات الإلكترونية | |
ASTM F-0007 | قوة عالية، مطيلية جيدة، مقاومة جيدة للتآكل | مكونات الفضاء الجوي، قطع غيار السيارات، الأجهزة الطبية | |
فولاذ العدد | M2 | صلابة عالية ومقاومة للتآكل، متانة وقابلية تشغيل آلي جيدة. | أدوات القطع، أدوات العمل البارد، المثاقب، القوالب. |
D2 | مقاومة عالية للتآكل وقوة ضغط، متانة جيدة. | مثاقب، قوالب، أدوات القص والتشكيل، شفرات المقص. | |
A2 | متانة عالية واستقرار أبعاد جيد، مقاومة ممتازة للتآكل. | أدوات العمل البارد، مثاقب، قوالب، شفرات المقص. | |
S7 | مقاومة عالية للصدمات، متانة جيدة ومقاومة للتآكل. | أدوات الصدمات، قوالب، أدوات التشكيل. | |
H13 | متانة وصلابة عالية، مقاومة جيدة للحرارة والتآكل. | أدوات العمل الساخن، قوالب الصب بالقالب، قوالب البثق. | |
P20 | قابلية تشغيل آلي جيدة، قابلية تلميع ممتازة، متانة ومقاومة جيدة للتآكل. | قوالب الحقن، قوالب النفخ، قوالب البثق. | |
420 | مقاومة جيدة للتآكل، صلابة عالية ومقاومة للتآكل. | أدوات جراحية، أدوات قطع، قوالب. | |
440C | صلابة عالية، مقاومة جيدة للتآكل والتآكل، احتفاظ ممتاز بالحافة. | شفرات السكاكين، محامل، أدوات جراحية. | |
سبائك التنغستن | W-Ni-Fe | كثافة عالية، حماية ممتازة من الإشعاع، خصائص ميكانيكية جيدة. | المعدات الطبية، الفضاء الجوي والدفاع، الصناعة النووية. |
W-Ni-Cu | كثافة عالية، مقاومة ممتازة للتآكل، خصائص ميكانيكية جيدة. | أوزان موازنة، تخميد الاهتزاز، قضبان التجويف. | |
W-Cu | موصلية حرارية عالية، موصلية كهربائية ممتازة، مقاومة جيدة للتآكل. | أقطاب كهربائية، مشتتات حرارية، ملامسات كهربائية. | |
W-Ni-Cu-Fe | كثافة عالية، قابلية تشغيل آلي ممتازة، خصائص ميكانيكية جيدة. | الفضاء الجوي والدفاع، المعدات الطبية، الحماية من الإشعاع. | |
W-Ni-Cu-Mn | كثافة عالية، قابلية تشغيل آلي ممتازة، خصائص ميكانيكية جيدة. | الفضاء الجوي والدفاع، المعدات الطبية، الحماية من الإشعاع. | |
سبائك الكوبالت | Co-Cr-Mo | قوة عالية، مقاومة ممتازة للتآكل والتآكل، متوافقة حيويًا. | غرسات طبية، فضاء جوي ودفاع، معدات صناعية. |
Co-Cr-W | قوة عالية، مقاومة ممتازة للتآكل والتآكل، قابلية تشغيل آلي جيدة. | ريش التوربينات، مكونات القسم الساخن، غرسات طبية. | |
Co-Cr-Mn | قوة عالية، مقاومة ممتازة للتآكل والتآكل، توافق حيوي جيد. | غرسات طبية، فضاء جوي ودفاع، معدات صناعية. | |
Co-Ni-Cr | قوة عالية، مقاومة جيدة للتآكل والتآكل، قابلية تشغيل آلي جيدة. | الفضاء الجوي والدفاع، المعدات الصناعية، التطبيقات البحرية. | |
Co-W | قوة عالية، مقاومة ممتازة للتآكل، قابلية تشغيل آلي جيدة. | أدوات القطع، مكونات مقاومة للتآكل، فضاء جوي ودفاع. | |
سبائك التيتانيوم | Ti-6Al-4V | نسبة قوة إلى وزن عالية، مقاومة ممتازة للتآكل، متوافقة حيويًا. | الفضاء الجوي والدفاع، غرسات طبية، معدات رياضية. |
Ti-6Al-7Nb | قوة جيدة وتوافق حيوي، معامل مرونة منخفض. | غرسات طبية، غرسات أسنان، أدوات جراحية. | |
Ti-6Al-2Sn-4Zr-2Mo | قوة عالية، مقاومة ممتازة للتآكل، مقاومة جيدة للزحف. | الفضاء الجوي والدفاع، التطبيقات البحرية، معدات رياضية. | |
Ti-5Al-2.5Sn | قوة جيدة، مقاومة جيدة للتآكل، قابلية تشكيل ممتازة. | الفضاء الجوي والدفاع، غرسات طبية، معدات رياضية. | |
Ti-6Al-2Sn-4V-2Mo | قوة عالية، مقاومة ممتازة للتآكل، مقاومة جيدة للإجهاد. | الفضاء الجوي والدفاع، التطبيقات البحرية، معدات رياضية. | |
سبائك النحاس | Cu-10Sn | قوة عالية، مقاومة جيدة للتآكل، قابلية تشغيل آلي ممتازة. | موصلات كهربائية، مكونات إلكترونية، مفاتيح. |
Cu-8Ni-4Si | قوة جيدة ومقاومة للتآكل، موصلية حرارية ممتازة. | ملامسات كهربائية، مشتتات حرارية، مكونات إلكترونية. | |
Cu-Ni-Sn | قوة جيدة ومقاومة للتآكل، موصلية كهربائية ممتازة. | ملامسات كهربائية، مكونات إلكترونية، مفاتيح. | |
Cu-25Zn | قوة جيدة ومقاومة للتآكل، موصلية حرارية ممتازة. | مبادلات حرارية، موصلات كهربائية، مكونات إلكترونية. | |
Cu-10Ni-4Si | قوة جيدة ومقاومة للتآكل، موصلية حرارية ممتازة. | ملامسات كهربائية، مشتتات حرارية، مكونات إلكترونية. |
تصنيف مواد CIM
تستخدم قولبة السيراميك بالحقن مجموعة واسعة من مواد السيراميك التقنية لإنتاج مكونات ذات خصائص وأداء محددين. نصنف مواد CIM إلى فئات مثل الأكاسيد وغير الأكاسيد والفريت وغيرها بناءً على التركيب والخصائص لتوجيه اختيار المواد للتطبيقات المختلفة.
تستخدم قولبة السيراميك بالحقن (CIM) مجموعة متنوعة من مواد السيراميك التقنية التي يمكن تصنيفها إلى الفئات الرئيسية التالية:
سيراميك الأكاسيد: يشكل سيراميك الأكاسيد فئة رئيسية من مواد السيراميك المستخدمة في تطبيقات القولبة بالحقن. وهي تتكون من عناصر معدنية مجتمعة مع الأكسجين، مثل الألومينا والزركونيا والبيريليا. يوفر سيراميك الأكاسيد صلابة استثنائية ومقاومة للتآكل واستقرارًا في درجات الحرارة العالية.
سيراميك غير الأكاسيد: سيراميك غير الأكاسيد هي مواد سيراميكية لا تحتوي على أكاسيد معدنية كمكونات رئيسية لها. تشمل هذه الفئة كربيد السيليكون ونيتريد السيليكون وكربيد البورون ونيتريد الألومنيوم. يظهر سيراميك غير الأكاسيد قوة عالية ومتانة كسر ومقاومة ممتازة للصدمات الحرارية حتى في درجات الحرارة المرتفعة للغاية.
السيراميك المتخصص: يشمل مواد متقدمة مصممة لتطبيقات وخصائص معينة مثل التوافق الحيوي والكهرباء الانضغاطية وغيرها. تتضمن محفظة السيراميك المتخصص لدينا مواد فريدة مثل السيراميك الكهروضغطي والمواد النشطة بيولوجيًا والزجاج والسيراميك النانوي مع وظائف مخصصة.
يتطلب اختيار مادة قولبة السيراميك بالحقن الصحيحة تقييم اعتبارات رئيسية مثل الخصائص الميكانيكية والحرارية والكهربائية والكيميائية المطلوبة، وتكاليف المواد، وأشكال القطع، واحتياجات المعالجة الثانوية، والسلوك الريولوجي للقولبة، والسمية. يمكن لخبرائنا المساعدة في اختيار تركيبة السيراميك المثالية المصممة خصيصًا لتطبيقك.
ورقة مواد CIM
رقم المادة | الخصائص | التطبيقات | |
|---|---|---|---|
سيراميك الأكاسيد | ألومينا (Al2O3) | صلابة ممتازة، مقاومة للتآكل، قوة، وصلابة. استقرار في درجات الحرارة العالية حتى ~1700 درجة مئوية | أدوات القطع والأجزاء البالية، غرسات طبية، عوازل الجهد العالي، دروع балستية |
زركونيا (ZrO2) | قوة انحناء ممتازة وقوة انثناء، موصلية حرارية منخفضة، متوافقة حيويًا وخاملة كيميائيًا | غرسات العظام، ترميمات الأسنان مثل التيجان والجسور، محامل كروية وبكرات، مكونات صمامات في المحركات | |
ألومينا-زركونيا | صلابة ممتازة، مقاومة للتآكل والكشط، مقاومة جيدة للصدمات الحرارية | أدوات القطع وأجزاء التآكل، محامل عالية الأداء وصمامات كروية، مكونات محرك مثل المكابس والأسطوانات، | |
سيراميك غير الأكاسيد | كربيد السيليكون (SiC) | صلابة وقوة شديدة، قدرة فائقة على تحمل درجات الحرارة العالية، موصلية حرارية ممتازة | فوهات الصواريخ ومكونات المحرك، مبادلات حرارية ومشتتات حرارية، إلكترونيات الطاقة ومصابيح LED |
نيتريد السيليكون (Si3N4) | قوة عالية ومتانة كسر، مقاومة جيدة للزحف في درجات الحرارة العالية، مقاومة ممتازة للصدمات الحرارية | مكونات محرك السيارة مثل الشواحن التوربينية، مكونات توربينات الغاز الصناعية، محامل كروية للمغازل عالية السرعة | |
كربيد البورون | صلابة للغاية مع خمول كيميائي | لوحات دروع балستية/مقاومة للرصاص وخوذات |
تصنيف مواد حقن البلاستيك
نصنف راتنجات البلاستيك للقولبة بالحقن إلى فئات مثل اللدائن الحرارية السلعية، واللدائن الحرارية الهندسية، والبلاستيك عالي الحرارة، والمزيد بناءً على نوع البوليمر والخصائص والأداء. يوجه هذا اختيار المواد لمتطلبات القطع المختلفة.
يمكنك الرجوع إلى الفئات التالية لاختيار مادة القولبة بالحقن المناسبة لتطبيقاتك:
اللدائن الحرارية السلعية: تشير إلى فئة من المواد البلاستيكية الاقتصادية واسعة الاستخدام والتي تتم معالجتها بطرق القولبة بالحقن والبثق. تتميز بتكلفة منخفضة وتوفر واسع، وسهولة المعالجة، وقابلية إعادة التدوير، وقيود في ميزات القدرة على تحمل الحرارة. منتجات شائعة الاستخدام في الحياة اليومية.
اللدائن الحرارية الهندسية: مثل PEEK والنايلون والبولي كربونات تظهر خصائص ميكانيكية وحرارية متفوقة مقارنة بالبلاستيك السلعي، مما يجعلها مناسبة للتطبيقات الأكثر تطلبًا في السيارات والفضاء الجوي والإلكترونيات والمكونات الصناعية. تمنح هياكل البوليمر المخصصة أداءً أعلى.
اللدائن الحرارية عالية الحرارة: مثل PEEK وPPS والبولي إميد تحتفظ بخصائصها في درجات الحرارة المرتفعة التي تتجاوز 260 درجة مئوية. تجعل قدرتها العالية على تحمل الحرارة مثالية لاستبدال المعادن في البيئات القاسية مثل محركات السيارات وأنظمة الفضاء الجوي والمعدات الصناعية.
البلاستيك المتخصص: يشمل راتنجات لدائن حرارية فريدة ومصممة لخصائص وأداء متخصصين مثل المقاومة الكيميائية الشديدة، والتوافق الحيوي، ونسبة القوة إلى الوزن العالية، والاحتكاك المتحكم به، أو التوصيلية. تناسب قدراتها المحسنة التطبيقات المتطلبة.
اللدائن الحرارية الصلبة: تحتوي على سلاسل بوليمرية متشابكة، مما يمنحها استقرارًا في الأبعاد وصلابة ومقاومة للحرارة. تشمل اللدائن الحرارية الصلبة الشائعة للقولبة بالحقن راتنجات الفينوليك والإيبوكسي والسيليكون والبولي يوريثان المناسبة للتطبيقات التي تتطلب أبعادًا دقيقة وصلابة ومقاومة لدرجات الحرارة العالية.
ورقة مواد قولبة البلاستيك بالحقن
رقم المادة | الخصائص | التطبيقات | |
|---|---|---|---|
اللدائن الحرارية السلعية | بولي ستايرين (PS) | يتوفر PS في شكلين رئيسيين: شفاف بلوري (GPPS) ومقاوم للصدمات (HIPS). | يُستخدم في التعبئة والتغليف، وأدوات المائدة التي تستخدم لمرة واحدة، وعلبات الأقراص المضغوطة، والأدوات المنزلية. |
بولي بروبيلين (PP) | PP هو لدن حراري آخر فعال من حيث التكلفة مع مقاومة كيميائية عالية | يناسب التعبئة والتغليف، ومكونات السيارات، والسلع المنزلية، والأجهزة الطبية. | |
اللدائن الحرارية الهندسية | بولي أميد (PA/نايلون) | النايلون هو لدن حراري هندسي متعدد الاستخدامات مع خصائص ميكانيكية ممتازة، وقوة شد عالية، ومقاومة للتآكل. | يُستخدم عادةً في قطع غيار السيارات، والتروس، والمحامل، والموصلات الكهربائية. |
بولي أوكسي ميثيلين (POM/أسيتال) | POM هو لدن حراري هندسي منخفض الاحتكاك مع خصائص ميكانيكية جيدة | يناسب التروس، والمحامل، والمكونات الدقيقة الأخرى. | |
البلاستيك عالي الحرارة | بولي إيثر إيثر كيتون (PEEK) | مقاوم لأكثر من 300 درجة مئوية، خامل. الخصائص: يحتفظ بالقوة والمتانة في درجات الحرارة العالية. | يُستخدم في تطبيقات الفضاء الجوي، والسيارات، والطبية، والنفط والغاز. |
بولي إميد (PI) | يتحمل أكثر من 260 درجة مئوية، دخان/سمية منخفضة. الخصائص: خصائص عزل كهربائي فائقة. | يُستخدم في صناعات الفضاء الجوي، والإلكترونيات، وأشباه الموصلات. | |
بولي إيثر إميد (PEI) | يقدم PEI مقاومة لدرجات الحرارة العالية، وخصائص ميكانيكية ممتازة، وهيكل غير متبلور، وقدرة عالية على تحمل الحرارة. الخصائص: توليد دخان منخفض، مقاوم للحريق. | يناسب الموصلات الكهربائية، ومكونات الفضاء الجوي، وقطع غيار السيارات. | |
البلاستيك المتخصص | بولي فينيلين سلفيد (PPS) | مقاومة كيميائية شديدة، صلب جدًا. الخصائص: استقرار الأبعاد في الماء الساخن/البخار. | يجد PPS تطبيقات في مكونات صناعية مختلفة مثل المضخات، والصمامات، والمحامل، والحشيات. |
بوليمرات البلورات السائلة (LCP) | قوة عالية واستقرار أبعاد ممتاز. الخصائص: مقاومة للأحماض والقواعد والهيدروكربونات. | يُستخدم عادةً في الموصلات والمفاتيح الإلكترونية. | |
بولي تيترافلوروإيثيلين (PTFE) | أقل معامل احتكاك، خامل كيميائيًا. الخصائص: سطح احتكاك ضحل، غير لاصق. | يُستخدم في طلاءات أواني الطهي، والأختام، والحشيات. | |
مواد لدائن حرارية صلبة | مطاط السيليكون | يمكن لمطاط السيليكون تحمل درجات حرارة عالية ومنخفضة للغاية دون فقدان مرونته أو خصائصه الميكانيكية. من -60 درجة مئوية إلى 250 درجة مئوية (-76 فهرنهايت إلى 482 فهرنهايت). | أختام هيدروليكية، غرسات طبية، حلمات زجاجات الأطفال، وأغطية الهواتف. |
فلوروسيليكون | مصمم لتقديم مقاومة معززة للوقود والزيوت والمذيبات والمواد الكيميائية العدوانية الأخرى، مما يجعله مناسبًا لتطبيقات محددة قد لا يوفر فيها مطاط السيليكون التقليدي مقاومة كيميائية كافية. | أختام صناعة النفط والغاز، أختام المذيبات الكيميائية، موصلات كهربائية |
