رينيه 41
الوصف الأساسي لمسحوق رينيه 41
نظرًا لاحتوائه على كمية عالية نسبيًا من الكروم، فإنه يظهر مقاومة جيدة للأكسدة دون 1000℃. ومع ذلك، وبسبب محتواه العالي من الموليبدينوم والكروم، فإن استقرار بنيته المجهرية ضعيف نسبيًا، وسيترسب مقدار كبير من طور σ الصفائحي أثناء الاستخدام طويل الأمد عند 750–900℃. تظهر السبيكة خصائص عملية صب جيدة، مما يجعلها مناسبة لتصنيع ريش التوجيه المجوفة والمصمتة، بالإضافة إلى ريش التوجيه المصبوبة بشكل متكامل، للتوربينات الغازية التي تعمل عند درجات حرارة أقل من 1000℃.
درجات مماثلة لـ رينيه 41
سبيكة R41، UNS N07041، Rene41، 2.4665، سبيكة Hyness R41، J1610، carpenter41، K423, K23
تشمل السبائك الفائقة القائمة على النيكل عالية الحرارة المماثلة ما يلي:
Inconel 718: معروفة بقوة الخضوع العالية، وقوة الشد، وخصائص الزحف والتمزق عند درجات الحرارة العالية، وهي مناسبة لتطبيقات الطيران والطاقة.
Hastelloy X: تقدم مقاومة ممتازة للأكسدة وقد استُخدمت على نطاق واسع في مكونات محركات التوربينات الغازية.
Waspaloy: سبيكة فائقة أخرى قائمة على النيكل ذات قوة عالية في درجات الحرارة المرتفعة، تُستخدم في تطبيقات التوربينات الغازية والفضاء.
Udimet 500: تظهر قوة عالية في درجات الحرارة ومقاومة للتآكل، ومناسبة لمكونات محركات الطيران.
التطبيقات
يجد مسحوق رينيه 41، بقوته الاستثنائية في درجات الحرارة العالية ومقاومته للتآكل، استخدامًا واسعًا في التطبيقات الصناعية الصعبة. تجعل الخصائص الرائعة للسبيكة منها الخيار المفضل للبيئات التي تتطلب متانة تحت الإجهاد الحراري والظروف المسببة للتآكل. فيما يلي استكشاف لتطبيقات محددة لرينيه 41:
1. مكونات محركات الطيران: يُستخدم رينيه 41 على نطاق واسع في صناعة الطيران لتصنيع مكونات المحرك الحرجة مثل ريش التوربينات، وريش التوجيه، وبطان غرف الاحتراق. إن قدرته على تحمل درجات الحرارة العالية والحفاظ على القوة تحت الدورات الحرارية تجعله مثاليًا لهذه التطبيقات.
2. التوربينات الغازية: كما هو الحال في الطيران، يُستخدم رينيه 41 في التوربينات الغازية الصناعية للأجزاء المعرضة لدرجات حرارة عالية وغازات مسببة للتآكل. تستفيد المكونات مثل أقراص التوربينات، والأعمدة، والسحابات من الاستقرار الحراري للسبيكة ومقاومتها للأكسدة.
3. محركات الصواريخ: إن مقاومة السبيكة للأكسدة في درجات الحرارة العالية وقوتها في درجات الحرارة المرتفعة تجعلها مناسبة للمكونات في محركات الصواريخ، حيث يجب أن تتحمل المواد إجهادًا حراريًا وميكانيكيًا شديدًا.
4. أنظمة العادم: في تطبيقات السيارات عالية الأداء والفضاء، يُستخدم رينيه 41 لصمامات العادم والمكونات الأخرى داخل نظام العادم التي تتطلب مقاومة للتآكل والأكسدة في درجات الحرارة العالية.
5. معدات المعالجة الحرارية: >تجد السبيكة تطبيقات في تصنيع التجهيزات، والسلال، والأدوات المستخدمة في عمليات المعالجة الحرارية. إن قدرتها على مقاومة الترهل والتشوه في درجات الحرارة العالية تضمن طول عمر وموثوقية معدات المعالجة الحرارية.
6. المفاعلات النووية: >قد تستخدم المكونات داخل المفاعلات النووية التي تتطلب مواد قادرة على تحمل درجات الحرارة العالية والبيئات العدوانية أيضًا رينيه 41، مما يبرز تنوعها وموثوقيتها في التطبيقات الحرجة.
تركيب وخصائص سبيكة R41
رينيه 41، وهي سبيكة فائقة قائمة على النيكل، مشهورة بخصائصها الاستثنائية، بما في ذلك القوة في درجات الحرارة العالية ومقاومة التآكل، مما يجعلها مناسبة لمختلف التطبيقات الصعبة. تم هندسة تركيب السبيكة بدقة لتعزيز الأداء في البيئات الصعبة.
التركيب:
C | Cr | Fe | Mn | Si | P | S |
0.12-0.18 | 14.5-16.5 | ≤0.5 | ≤0.2 | ≤0.2 | ≤0.01 | ≤0.01 |
Co | Mo | Al | Ti | B | Ni | - |
9.0-10.5 | 7.6-9.0 | 3.9-4.4 | 3.4-3.8 | 0.004-0.008 | Bal. | - |
الخصائص:
يمنح هذا التركيب الفريد رينيه 41 مجموعة من الخصائص المصممة للتطبيقات عالية الأداء:
القوة في درجات الحرارة العالية: >تحافظ على السلامة الهيكلية والخصائص الميكانيكية عند درجات حرارة تصل إلى 2100°ف (1150°م)، مما يجعلها مثالية لتطبيقات الطيران والصناعة حيث تكون القوة في درجات الحرارة العالية أمرًا بالغ الأهمية.
مقاومة استثنائية للأكسدة: >يساهم الكروم والألمنيوم في مقاومة ممتازة للأكسدة في درجات الحرارة العالية، وهو أمر ضروري للمكونات المعرضة للبيئات الساخنة.
مقاومة جيدة للتآكل: >تقدم مقاومة لبيئات كيميائية مختلفة، بفضل وجود النيكل والموليبدينوم، مما يضمن المتانة والموثوقية في الظروف المسببة للتآكل.
مقاومة الزحف: >يعزز وجود التيتانيوم والألمنيوم مقاومة السبيكة للزحف، مما يضمن الأداء طويل الأمد تحت الإجهاد في درجات الحرارة المرتفعة.
قابلية اللحام: >على الرغم من قوتها العالية، يمكن لحام رينيه 41 بتقنيات مناسبة، مما يسمح بتصنيع مكونات معقدة.
التطبيقات الناتجة عن التركيب والخصائص:
نظرًا لمقاومتها للأكسدة وقوتها في درجات الحرارة العالية، يُستخدم رينيه 41 على نطاق واسع في الطيران لمحركات التوربينات، والتوربينات الغازية الصناعية، وتطبيقات أخرى عالية الحرارة مثل معدات المعالجة الحرارية والمفاعلات النووية. إن قدرتها على العمل في بيئات عدوانية وعالية الحرارة تجعلها مادة حاسمة في تصنيع المكونات التي تتطلب كلًا من المتانة والأداء العالي.
رينيه 41 خصائص المسحوق
تتأثر ملاءمة رينيه 41 لعمليات التصنيع المتقدمة، خاصة تلك التي تتضمن تقنيات تعدين المساحيق مثل التصنيع الإضافي (الطباعة ثلاثية الأبعاد)، وحقن المعادن (MIM)، وصب ضغط المسحوق (PCM)، بشكل كبير بالخصائص المحددة لشكلها المسحوقي. تضمن هذه الخصائص معالجة مثالية، وإنتاج أجزاء ذات خصائص ميكانيكية مرغوبة وتشطيبات سطحية عالية الجودة.
حد الخضوع:
يشير حد الخضوع إلى الإجهاد الذي يبدأ عنده المادة بالتشوه لدونيًا. تظهر أجزاء رينيه 41 عادةً حد خضوع يتراوح بين 120,000 إلى 160,000 رطل لكل بوصة مربعة، مما يعكس قدرة المادة على تحمل إجهاد كبير قبل التعرض لتشوه دائم. هذه الخاصية حاسمة للمكونات المستخدمة في التطبيقات عالية الإجهاد، خاصة في درجات الحرارة المرتفعة.
قوة الشد:
تمثل قوة الشد الحد الأقصى للإجهاد الذي يمكن أن تتحمله المادة أثناء شدها أو سحبها قبل الانكسار. يمكن للأجزاء المصنوعة من مسحوق رينيه 41 تحقيق قوى شد تتراوح تقريبًا بين 150,000 إلى 180,000 رطل لكل بوصة مربعة، مما يشير إلى متانة وأداء عاليين تحت أحمال الشد. هذه القوة ضرورية لمكونات الطيران والصناعة حيث تعد السلامة الميكانيكية أمرًا بالغ الأهمية.
الاستطالة:
تقيس الاستطالة مرونة المادة أو مدى قدرتها على التمدد قبل الانكسار. تظهر الأجزاء المصنعة من رينيه 41 عادةً نطاق استطالة يتراوح بين 15% إلى 30%، مما يدل على ليونة جيدة. تتيح هذه الخاصية للمكونات تحمل تشوه كبير قبل الفشل، مما يجعلها مناسبة للتطبيقات الصعبة التي تتطلب كلًا من القوة والمرونة.
الخصائص الفيزيائية لسبيكة R41
تؤثر الخصائص الفيزيائية لمسحوق رينيه 41 بشكل كبير على مناولةه ومعالجته وأداء المكونات المصنعة النهائية. فهم هذه الخصائص أمر حاسم لتحسين تقنيات الإنتاج وتحقيق نتائج عالية الجودة.
الكثافة:
تمتلك رينيه 41 كثافة تبلغ حوالي 8.25 جم/سم³، مما يشير إلى البنية الذرية المدمجة للسبيكة. هذه الكثافة العالية ضرورية لتصنيع أجزاء ذات مسامية دنيا، مما يعزز قوتها ومتانتها، خاصة في البيئات عالية الحرارة.
الصلادة:
تظهر المكونات المصنعة من مسحوق رينيه 41 صلادة كبيرة، مما يدل على مقاومة السبيكة للبلى ومتانتها الميكانيكية. هذه الخاصية أساسية في التطبيقات حيث تتعرض المكونات لظروف كاشطة أو تعرية، مما يضمن طول العمر والموثوقية.
مساحة السطح النوعية:
تؤثر مساحة السطح النوعية لمسحوق رينيه 41 على تفاعليته وقابليته للتلبّد. تتيح مساحة السطح النوعية الأعلى تلبيدًا أكثر فعالية، مما ينتج عنه أجزاء أكثر متانة وكثافة. هذه الخاصية حاسمة لعمليات التصنيع الإضافي وحقن المعادن، حيث تعتمد سلامة الجزء على سلوك تلبيد المسحوق.
الكروية:
تؤثر كروية جزيئات المسحوق على قابليتها للتدفق وكثافة التعبئة، وهي عوامل أساسية لتحقيق التجانس والاتساق في الأجزاء المصنعة. تضمن الكروية العالية تدفقًا سلسًا عبر المعدات وطبقات أو تعبئة موحدة، وهو أمر حاسم لدقة التصنيع والقابلية للتكرار في عمليات مثل الطباعة ثلاثية الأبعاد و MIM.
الكثافة الظاهرية:
تؤثر الكثافة الظاهرية لمسحوق رينيه 41 على كفاءة مناولة المسحوق وجودة الجزء النهائي. تعزز الكثافة الظاهرية المحسنة المناولة السهلة والضغط الفعال، وهو أمر ضروري لتحقيق كثافة جزء موحدة وخصائص ميكانيكية مثالية.
معدل تدفق هول:
تقيس هذه الخاصية قدرة المسحوق على التدفق عبر فتحة، مما يؤثر على دقة وقابلية تكرار عمليات التصنيع القائمة على المسحوق. يشير معدل تدفق هول الممتاز إلى قابلية تدفق جيدة، مما يتيح تصنيع أجزاء دقيق ومتسق، خاصة في التصنيع الإضافي.
نقطة الانصهار:
تمتلك رينيه 41 نقطة انصهار مناسبة لعمليات التصنيع المحددة الخاصة بها، عادةً حول 1,350 °م (2,462°ف). تضمن هذه الخاصية استقرار المادة وأدائها أثناء التطبيقات عالية الحرارة، وهو أمر حاسم لعمليات الطباعة ثلاثية الأبعاد والصب.
الكثافة النسبية:
بعد المعالجة، يمكن أن تقترب الكثافة النسبية للأجزاء من الكثافة النظرية، وهو أمر حاسم لتحقيق قوة ميكانيكية مثالية وتقليل المسامية، وبالتالي تعزيز أداء المكون في البيئات الصعبة.
سمك الطبقة الموصى به:
لعمليات التصنيع الإضافي، يضمن سمك الطبقة الأمثل لمسحوق رينيه 41 تفاصيل دقيقة دون المساس بالسلامة الهيكلية، موازنًا بين الدقة ووقت البناء بكفاءة.
معامل التمدد الحراري:
تظهر السبيكة معامل تمدد حراري يضمن التوافق مع المواد الأخرى في الهياكل المركبة، محافظًا على الاستقرار الأبعادي عبر نطاق واسع من درجات الحرارة.
التوصيل الحراري:
يتيح توصيلها الحراري تبديدًا فعالًا للحرارة، وهو أمر ضروري للمكونات التي تتعرض لأحمال حرارية عالية أثناء التشغيل.
تقنيات التصنيع
تجعل الخصائص الفريدة لرينيه 41، بما في ذلك قوتها في درجات الحرارة العالية ومقاومتها للتآكل، منها مادة مناسبة لمختلف عمليات التصنيع المتقدمة. تقدم كل تقنية مزايا مميزة، اعتمادًا على متطلبات التطبيق والنتائج المرجوة. يفحص هذا القسم عمليات التصنيع المناسبة لرينيه 41، ويقارن النتائج عبر الطرق المختلفة، ويناقش المشاكل الشائعة وحلولها.
1. ما هي عمليات التصنيع المناسبة لرينيه 41؟

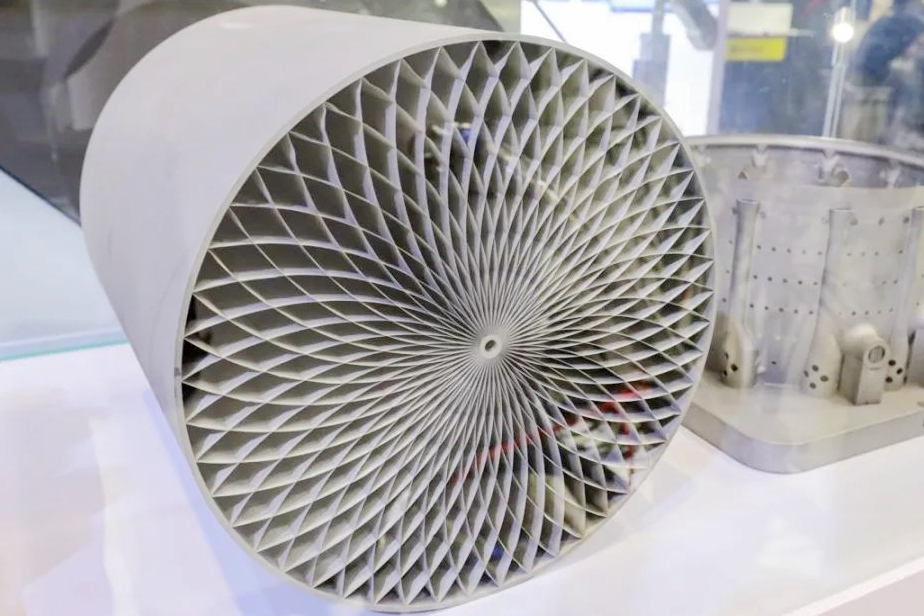

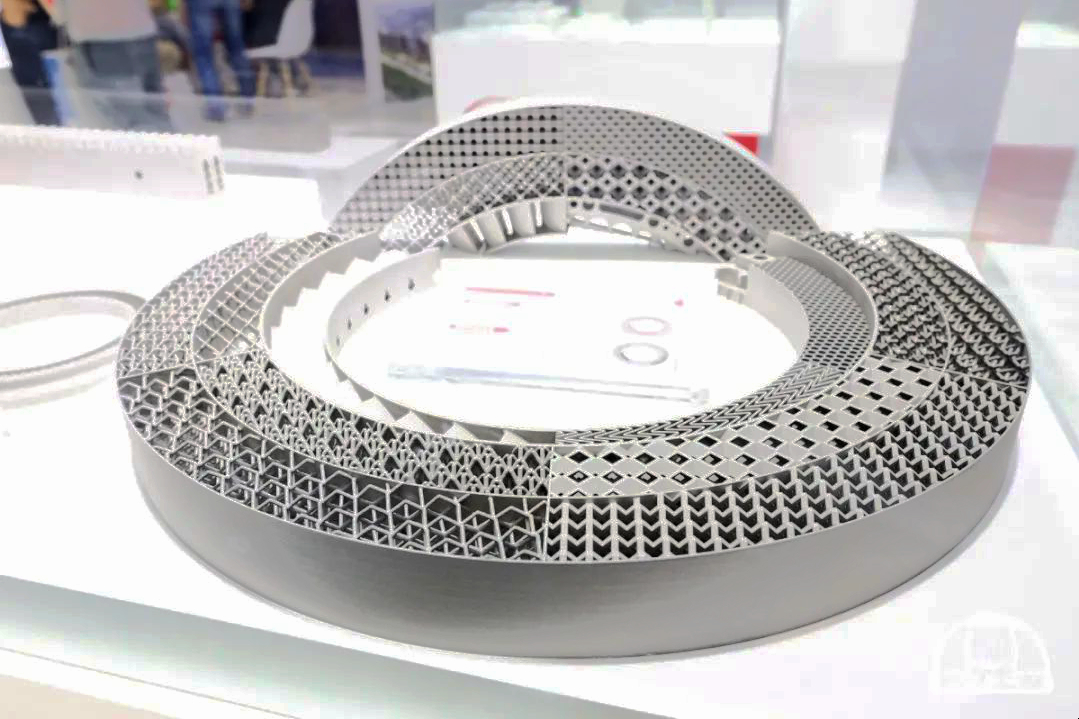

الطباعة ثلاثية الأبعاد (التصنيع الإضافي): >رينيه 41 مناسب تمامًا لانصهار سرير المسحوق بالليزر (LPBF) وتلبيد المعادن المباشر بالليزر (DMLS)، مما يتيح إنشاء أشكال هندسية معقدة بدقة عالية. إنه مثالي لتطبيقات الطيران والصناعة التي تتطلب أجزاء يمكنها تحمل درجات الحرارة القصوى.
حقن المعادن (MIM): >هذه الطريقة فعالة للإنتاج عالي الحجم للأجزاء صغيرة إلى متوسطة الحجم ذات الأشكال المعقدة. إنها تقدم خصائص مادة ممتازة وتشطيبًا سطحيًا، مستفيدة من قدرات رينيه 41 في درجات الحرارة العالية.
صب ضغط المسحوق (PCM): >مناسب للمكونات الأكبر حجمًا، يستخدم PCM مسحوق رينيه 41 لإنتاج أجزاء ذات خصائص مادة موحدة وتفاصيل معقدة، وهو أمر ضروري للتطبيقات عالية الحرارة.
الصب الفراغي: >على الرغم من أنه أقل شيوعًا للمعادن مثل رينيه 41، يمكن استخدام الصب الفراغي لتطبيقات محددة، خاصة في النماذج الأولية أو إنتاج الدفعات الصغيرة من الأشكال المعقدة عندما لا يكون التحكم الدقيق في خصائص المادة مطلوبًا بشكل حاسم.
الضغط متساوي الحرارة الساخن (HIP): >يعزز HIP خصائص الأجزاء المصنوعة من مسحوق رينيه 41، خاصة تلك المصنعة عبر التصنيع الإضافي أو PCM، من خلال تقليل المسامية وزيادة كثافة المادة.
الخراطة باستخدام الحاسوب (CNC): >يمكن تشغيل رينيه 41 إلى أجزاء نهائية أو شبه نهائية. غالبًا ما تُستخدم الخراطة باستخدام الحاسوب لتحقيق أبعاد دقيقة وميزات دقيقة على المكونات التي تم تشكيلها أولاً بطرق أخرى.
2. مقارنة الأجزاء المنتجة بواسطة عمليات التصنيع هذه:
خشونة السطح: >ينتج التصنيع الإضافي عادةً أجزاء ذات خشونة سطح أعلى مقارنة بـ MIM أو الخراطة باستخدام الحاسوب، مما يستلزم معالجة لاحقة للحصول على التشطيب المطلوب.
التفاوتات: >عادةً ما تقدم الخراطة باستخدام الحاسوب و MIM تفاوتات أضيق من التصنيع الإضافي أو PCM، والتي قد تتطلب تشطيبًا إضافيًا لتلبية متطلبات محددة.
العيوب الداخلية: >يمكن أن يقدم التصنيع الإضافي و PCM مسامية داخلية أو عيوبًا غير موجودة في الأجزاء المنتجة عبر MIM أو الخراطة باستخدام الحاسوب. يمكن لـ HIP التخفيف من هذه المشاكل.
الخصائص الميكانيكية: >بينما يمكن للتصنيع الإضافي إنتاج أجزاء ذات خصائص ميكانيكية قابلة للمقارنة بالطرق التقليدية، قد تكون ضرورية معالجات محددة، مثل HIP، لتحسين أداء مكونات رينيه 41.
الكتلة: >عادةً ما ينتج عن MIM والخراطة باستخدام الحاسوب أجزاء ذات كثافة أعلى وعيوب أقل، وهو أمر حاسم للتطبيقات التي تتطلب خصائص مادة مثالية.
3. المشاكل العادية والحلول في عمليات التصنيع هذه:
معالجة السطح: >غالبًا ما تكون مطلوبة تقنيات مثل الصقل الميكانيكي، أو الصقل الكهربائي، أو النقش الكيميائي لتحسين تشطيب السطح، خاصة للأجزاء المصنعة بالإضافة.
المعالجة الحرارية: >يمكن لمعالجات حرارية محددة تعزيز مقاومة التآكل والخصائص الميكانيكية لأجزاء رينيه 41، مصممة وفقًا لمتطلبات التطبيق النهائي.
تحقيق التفاوتات: >قد يكون التشغيل الدقيق أو الطحن ضروريًا لتحقيق تفاوتات ضيقة على أجزاء التصنيع الإضافي أو PCM.
مشاكل التشوه: >يمكن مواجهة المكونات المعرضة للتشوه أثناء المعالجة بتصميم دقيق، واستراتيجيات دعم في التصنيع الإضافي، أو عمليات تقويم لاحقة.
مشاكل التشقق: >يمكن أن يساعد تقليل الإجهادات المتبقية من خلال المعالجة الحرارية المناسبة واستخدام معدلات تبريد تدريجية في منع التشقق في مكونات رينيه 41.
طرق الكشف: >تعد طرق الاختبار غير الإتلافي مثل التصوير المقطعي بالأشعة السينية أو الاختبار بالموجات فوق الصوتية حاسمة لتحديد العيوب الداخلية أو المسامية داخل أجزاء رينيه 41.
التصنيع باستخدام سبيكة رينيه 41
عمليات التصنيع الرئيسية:
تُستخدم سبائك النيكل عالية الحرارة بشكل شائع بسبب مقاومتها الاستثنائية للتآكل، وقدراتها في درجات الحرارة العالية، وقدرتها على تحمل ظروف العمل القاسية، كما في المكرهات، وصمامات المضخات، وأجزاء السيارات. تستخدم Neway مجموعة من تقنيات المعالجة لتصنيع أجزاء سبائك النيكل عالية الحرارة، معالجة مشاكل مثل التشوه، والتشقق، والمسامية.
الضغط متساوي الحرارة الساخن (HIP)
الخراطة باستخدام الحاسوب (CNC)
