التحكم في العناصر فائقة النقاء في الأجزاء المخصصة باستخدام تحليل GDMS
مقدمة
يعد تحقيق التحكم في العناصر فائقة النقاء أمرًا بالغ الأهمية في تصنيع الأجزاء المخصصة الحديث، خاصة في الصناعات حيث تؤثر نقاء المواد بشكل مباشر على أداء المنتج والامتثال للوائح. في مكونات الفضاء الجوي والطبية وأشباه الموصلات، يمكن لوجود العناصر النزرة بمستويات أجزاء في المليار (ppb) أن يؤثر على مقاومة التعب وسلوك التآكل وسلامة الهيكل على المدى الطويل.
يوفر مطياف الكتلة بالتفريغ المتوهج (GDMS) حساسية لا مثيل لها وكشفًا شاملاً متعدد العناصر، مما يجعله أداة رئيسية للتحقق من العناصر فائقة النقاء. مقارنة بالطرق الطيفية التقليدية، يحقق GDMS حدود كشف أقل عبر نطاق أوسع من المواد، بما في ذلك المعادن المقاومة للصهر والسبائك الخاصة.
تستكشف هذه المقالة التطبيقات العملية لـ تحليل GDMS في سير عمل التصنيع الدقيق. تسلط الضوء على كيفية دمج GDMS في عمليات ضمان الجودة لتمكين المصنعين من تلبية معايير الصناعة الصارمة وتحسين أداء المواد وتعزيز موثوقية المكونات في التطبيقات الحرجة.
ما هو تحليل GDMS؟
مبادئ تقنية GDMS

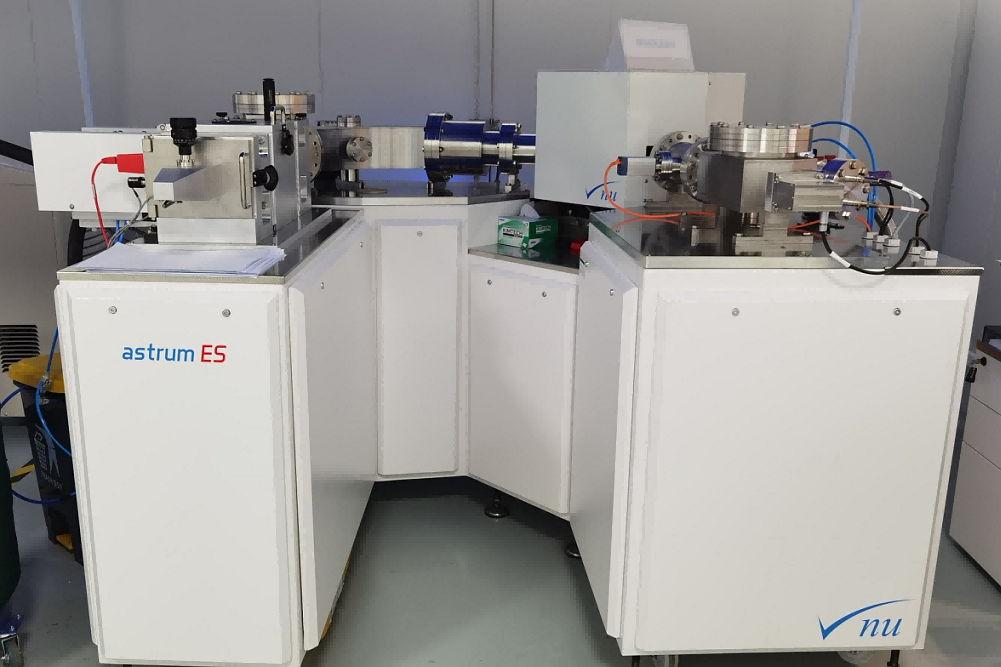

مطياف الكتلة بالتفريغ المتوهج (GDMS) هو تقنية تحليلية متقدمة مصممة لتحليل العناصر فائقة النقاء للمواد الصلبة. تعمل الطريقة عن طريق توليد تفريغ متوهج منخفض الضغط في غاز خامل، عادةً الأرجون، والذي يرش ذرات من سطح العينة. ثم يتم تأيين هذه الذرات وتحليلها في مطياف كتلة عالي الدقة.
يوفر GDMS ميزتين رئيسيتين:
حدود الكشف التي تصل إلى مستويات أجزاء في المليار (ppb) وأجزاء في الترليون (ppt).
القدرة على قياس كمية جميع العناصر تقريبًا في الجدول الدوري، بما في ذلك الغازات مثل الأكسجين والنيتروجين، ضمن دورة تحليل واحدة.
هذه القدرة ضرورية في التصنيع الدقيق، حيث يمكن حتى للشوائب النزرة أن تؤدي إلى تدهور كبير في الأداء. على سبيل المثال، قد يسبب تلوث الهيدروجين في سبائك التيتانيوم الهشاشة، بينما قد يضعف الكبريت في الفولاذ المقاوم للصدأ مقاومة التآكل. يقدم GDMS حلاً قويًا للكشف عن مثل هذه الشوائب والتحكم فيها عند مستويات منخفضة للغاية.
مقارنة بتقنيات التحليل الطيفي الأخرى
مقارنة بأدوات تحليل العناصر الشائعة، يوفر GDMS أداءً فائقًا في تطبيقات فائقة النقاء. مقاييس الطيف المباشرة للقراءة التقليدية، مثل مطياف الانبعاث الضوئي (OES)، مثالية لتحليل التركيب الكلي ولكنها محدودة بمستويات الكشف في نطاق أجزاء في المليون (ppm). وبالمثل، يوفر التألق بالأشعة السينية (XRF) اختبارًا غير مدمر ولكنه يفتقر إلى الحساسية المطلوبة للتحكم على مستوى ppb.
في المقابل، يتفوق GDMS في اكتشاف الملوثات النزرة التي تؤثر على أداء الأجزاء الحرجة، مما يجعله مكملاً للغاية لتقنيات التحقق الأبعادية والميكانيكية. على سبيل المثال، يضمن اقتران GDMS مع فحص الأبعاد القائم على CMM للأجزاء المخصصة كلًا من النقاء الكيميائي والدقة الهندسية في الأجزاء ذات المهمة الحرجة. يمكّن هذا النهج الشامل المصنعين من تلبية المتطلبات الصارمة لقطاعات الفضاء الجوي والطبية والإلكترونيات المتقدمة.
لماذا يهم التحكم في العناصر فائقة النقاء في الأجزاء المخصصة
التأثير على خصائص المواد
يؤثر التحكم في العناصر فائقة النقاء بشكل مباشر على الأداء الميكانيكي والكيميائي والحراري للمكونات المخصصة. حتى الكميات الدقيقة من العناصر المتبقية - المقاسة بأجزاء في المليار (ppb) أو أجزاء في الترليون (ppt) - يمكن أن تغير خصائص المواد الحرجة. على سبيل المثال:
في السبائك الفائقة القائمة على النيكل، يمكن أن يسبب تلوث الكبريت والفوسفور عند مستويات ppb هشاشة حدود الحبيبات، مما يقلل من عمر التعب.
في سبائك التيتانيوم، يمكن أن يزيد الأكسجين أو النيتروجين الزائد بين الذرات من القوة ولكنه يقلل بشكل كبير من المطيلية، مما يهدد موثوقية المكون.
في سبائك النحاس، قد يضعف الرصاص النزر التوصيلية الكهربائية، مما يحد من ملاءمتها للتطبيقات الإلكترونية عالية الأداء.
من خلال تمكين التحكم الدقيق في هذه العناصر، يسمح تحليل GDMS للمصنعين بضبط المواد للحصول على أداء ومتانة مثاليين.
متطلبات الصناعة
تفرض الصناعات عالية التقنية معايير صارمة لنقاء العناصر لضمان سلامة المنتج وموثوقيته.
في قطاع الفضاء الجوي، يجب أن تلتزم المكونات مثل شفرات التوربين وهياكل الطائرات وأدوات التثبيت بمعايير صارمة (مثل AMS 2304، GE-S400) للنظافة فائقة النقاء لمنع الفشل أثناء الخدمة تحت الأحمال الدورية ودرجات الحرارة القصوى.
لتطبيقات الأجهزة الطبية، تتطلب معايير التوافق الحيوي (ISO 10993، ASTM F138) تحكمًا دقيقًا في الشوائب النزرة في السبائك القابلة للزرع لمنع التفاعلات البيولوجية الضارة.
في تصنيع السيارات، تتطلب مكونات الجيل التالي من المركبات الكهربائية - مثل جهات اتصال البطارية وأجزاء نظام الدفع عالية الأداء والمكونات الهيكلية خفيفة الوزن - إمكانية التتبع ونقاء العناصر لضمان مقاومة التآكل على المدى الطويل وسلامة الميكانيكية.
أمثلة حالة لفائدة التحكم في العناصر
أظهر المصنعون الذين يستخدمون التحكم القائم على GDMS تحسينات قابلة للقياس في أداء المنتج:
أظهرت أقراص توربين الفضاء الجوي المنتجة بسبائك التيتانيوم المتحكم فيها فائقة النقاء زيادة بنسبة 25٪ في عمر التعب عالي الدورة مقارنة بالمكونات الأساسية بدون تحكم فائق النقاء.
أظهرت الغرسات الطبية المصنعة من سبائك CoCr فائقة النظافة مقاومة فائقة للتآكل، مما يطيل العمر داخل الجسم.
حققت الفولاذ عالي القوة للسيارات مع العناصر المتبقية المنخفضة للغاية قابلية لحام محسنة وأداء تعب في أنظمة الهيكل خفيف الوزن.
تؤكد هذه النتائج على أهمية التحكم في العناصر فائقة النقاء في تقديم جودة جزء متفوقة وتمييز تنافسي في التصنيع المتقدم.
كيف يتم تطبيق GDMS في تصنيع الأجزاء المخصصة
دمج العملية
يتطلب دمج GDMS في تصنيع الأجزاء المخصصة الحديث نهجًا منهجيًا، يبدأ عند اختيار المواد ويستمر عبر الفحص النهائي. في الصب الدقيق المتقدم، على سبيل المثال، يُستخدم GDMS للتحقق من نقاء السبيكة قبل ملء القالب لمنع العيوب الناجمة عن التلوث مثل الشوائب أو التمزق الحراري.
وبالمثل، في تصنيع الصفائح المعدنية، يتم التحقق من صحة مواد الصفائح فائقة النظافة بواسطة GDMS لضمان قابلية اللحام ومقاومة التآكل المتسقة في علب الفضاء الجوي أو الطبية. هذا يقلل من خطر العيوب أثناء عمليات الربط أو المعالجة السطحية اللاحقة.
للنماذج الأولية والإنتاج منخفض الحجم، غالبًا ما تستخدم النماذج الأولية بالتصنيع باستخدام الحاسب الآلي سبائك خاصة أو مواد مركبة متقدمة حيث يكون نقاء العناصر أمرًا بالغ الأهمية لتحقيق الأداء الميكانيكي المطلوب. يضمن GDMS أن المواد الخام الواردة تفي بالمواصفات التركيبية الصارمة قبل التصنيع، مما يقلل من معدلات الخردة ويحسن عائد العملية.
سير عمل اختبار GDMS
يتضمن سير عمل اختبار GDMS النموذجي في التصنيع المخصص نقاط تحكم متعددة:
فحص المواد الواردة — التحقق من شهادات المورد وإجراء فحوصات عشوائية بواسطة GDMS للتحقق من نقاء المواد الخام.
التحقق أثناء العملية — إجراء أخذ عينات وسيطة على الأجزاء المعالجة جزئيًا أو قوالب الصب للكشف عن التلوث الذي تم إدخاله أثناء المعالجة أو الدورات الحرارية.
إصدار المكون النهائي — استخدام GDMS للشهادة بأن الأجزاء النهائية تفي بالمواصفات العنصرية الخاصة بالعميل، خاصة لعقود الفضاء الجوي والطبية التي تتطلب إمكانية تتبع كاملة.
يضمن هذا النهج المرحلي الحفاظ على الجودة العنصرية طوال دورة حياة الإنتاج، من استلام المواد الخام إلى تسليم الجزء النهائي.
حلقة ضمان الجودة
يلعب GDMS أيضًا دورًا رئيسيًا في التحسين المستمر لعمليات التصنيع. من خلال دمج بيانات GDMS في نظام التحكم PDCA، يمكن للمصنعين تقليل تباين العملية بشكل منهجي وتحسين اتساق المواد.
على سبيل المثال، إذا كشف GDMS عن اتجاهات تلوث نزرة مرتبطة بدفعة معالجة حرارية معينة أو دفعة مورد، فيمكن تنفيذ الإجراءات التصحيحية خلال مرحلة التنفيذ (Act) من PDCA. بمرور الوقت، تعزز حلقة التغذية الراجعة القائمة على البيانات متانة إنتاج الأجزاء المخصصة، مما يؤدي إلى عوائد جودة أعلى وتحسين رضا العملاء.
دراسة حالة: التحكم بـ GDMS في أجزاء الفضاء الجوي عالية الدقة
خلفية المشروع
كلفت شركة OEM عالمية لصناعة الفضاء الجوي شركة Neway بتصنيع سلسلة من المكونات الهيكلية رقيقة الجدران وعالية الإجهاد لجيل جديد من الطائرات. تم تصميم الأجزاء للاستخدام في مجموعات فرعية من هيكل الطائرة وتطلبت الامتثال لمعايير الصناعة مثل AMS 2759 و GE-S400 لمقاومة التعب وإمكانية التتبع. كانت التسامحات المستهدفة ±0.01 مم، وحددت متطلبات المواد مستويات شوائب منخفضة للغاية - خاصة للأكسجين والكبريت والفوسفور - أقل من 10 ppb.
نظرًا لهذه المتطلبات الصارمة، تم دمج تحليل GDMS كعنصر أساسي في خطة ضمان الجودة للمشروع.
تنفيذ التحكم بـ GDMS
بالتعاون مع العميل، نفذت Neway استراتيجية تحكم متعددة المراحل باستخدام GDMS:
تأهيل المواد — خضعت جميع سبائك التيتانيوم والألومنيوم الواردة لاختبار GDMS للتحقق من مطابقتها للمواصفات الخاصة بنقاء العميل.
التحقق أثناء العملية — بعد تصنيع الصفائح المعدنية الدقيق للفضاء الجوي، ضمن أخذ عينات GDMS الوسيطة عدم إدخال أي تلوث أثناء التشكيل الحراري والمعالجة الحرارية.
الإصدار النهائي — قبل الشحن، خضعت الأجزاء المشغولة بالكامل للشهادة على مستوى الدفعة بواسطة GDMS، للتحقق من أن ملفات العناصر فائقة النقاء بقيت ضمن المواصفات بعد التصنيع باستخدام الحاسب الآلي عالي الدقة.
من خلال تضمين نقاط فحص GDMS في مراحل العملية الرئيسية، ضمن فريق المشروع إمكانية التتبع الكاملة للمواد والتحكم في النقاء عبر سير عمل الإنتاج بأكمله.
النتائج والدروس المستفادة
حققت استراتيجية ضمان الجودة المدمجة مع GDMS تحسينات كبيرة في الأداء:
أظهر اختبار عمر التعب زيادة بنسبة 22٪ في تحمل الدورة العالية مقارنة بالمكونات الأساسية بدون تحكم فائق النقاء.
تحسن العائد بعد التصنيع بنسبة 18٪، وذلك بفضل الكشف المبكر عن المواد غير المطابقة للمواصفات قبل المعالجة النهائية.
أشادت عمليات تدقيق العملاء بإمكانية التتبع والاتساق الذي تم تحقيقه من خلال برنامج GDMS، مما أدى إلى منح عقود موسعة لبرامج الفضاء الجوي المستقبلية.
توضح دراسة الحالة هذه أن GDMS ليس مجرد أداة معملية ولكنه محفز حيوي للميزة التنافسية في تصنيع الفضاء الجوي عالي الجودة.
مزايا تحليل GDMS لمصنعي الأجزاء المخصصة
الكشف الشامل عن العناصر
يقدم GDMS قدرة لا مثيل لها للكشف عن جميع العناصر تقريبًا عبر الجدول الدوري، بما في ذلك العناصر الخفيفة مثل الهيدروجين والكربون والنيتروجين والأكسجين، والتي يصعب تحليلها باستخدام التقنيات الطيفية التقليدية. تمكن هذه القدرة الواسعة المصنعين من إجراء تدقيق عنصري كامل على المواد الخام والمكونات أثناء العملية والأجزاء النهائية باستخدام طريقة تحليلية واحدة.
مثل هذا الكشف الشامل ذو قيمة خاصة في الصناعات حيث تتطلب المعايير التنظيمية إثباتًا لمستويات الشوائب المنخفضة للغاية. يمكن للمصنعين التحقق ليس فقط من أن عناصر السبائك الرئيسية ضمن التسامح، ولكن أيضًا أن العناصر النزرة الضارة - التي غالبًا ما يتم تجاهلها بالتحليل الكلي التقليدي - يتم التحكم فيها بشكل فعال.
حساسية فائقة النقاء الكمية
إحدى نقاط القوة المحددة لـ GDMS هي حساسيته الاستثنائية. تصل حدود الكشف بشكل روتيني إلى نطاق ppb أو حتى ppt لمعظم العناصر المعدنية وغير المعدنية. للمقارنة:
يحقق مطياف الانبعاث الضوئي (OES) عادةً حدود الكشف (LOD) في نطاق 1-10 جزء في المليون.
مطياف الكتلة بالبلازما المقترنة حثيًا (ICP-MS)، على الرغم من قدرته على كشف ppb، غالبًا ما يتطلب تحضير عينات معقد غير مناسب للمعادن الصلبة.
في المقابل، يحلل GDMS العينات الصلبة مباشرة، مما يحافظ على سلامة المادة ويوفر تمثيلًا حقيقيًا للتوزيع العنصري. هذه القدرة حرجة للتحكم في الشوائب التي تؤثر على سلوك حدود الحبيبات والتعب الميكانيكي وأداء التآكل.
دعم شهادات الصناعة
من خلال دمج GDMS في سير عمل الإنتاج، يمكن للمصنعين تبسيط الامتثال لمعايير الجودة الخاصة بالصناعة. على سبيل المثال، في ضمان الجودة في التصنيع باستخدام الحاسب الآلي، تدعم بيانات GDMS شهادات المواد لتطبيقات الفضاء الجوي (AMS 2304) والأجهزة الطبية (ASTM F138) والسيارات (IATF 16949).
يمكن أيضًا أرشفة نتائج GDMS كجزء من حزم توثيق المنتج، مما يعزز ثقة العملاء ويبسط عمليات التدقيق الخارجية. في الأسواق التنافسية حيث تكون إمكانية تتبع المواد ميزة تمييز رئيسية، توفر القدرة على إثبات التحكم في العناصر فائقة النقاء قيمة مقنعة.
خاتمة
مع استمرار تطور التصنيع المتقدم، أصبح التحكم في العناصر فائقة النقاء مكونًا أساسيًا لضمان الجودة في إنتاج الأجزاء المخصصة. يقدم تحليل GDMS مزيجًا فريدًا من التغطية العنصرية الشاملة وحدود الكشف المنخفضة للغاية واختبار العينات الصلبة المباشر، مما يجعله الطريقة المفضلة لضمان نقاء المواد في التطبيقات عالية الأداء.
من خلال دمج GDMS في خدمة تصنيع الأجزاء المخصصة الخاصة بهم، يمكن لقادة الصناعة مثل Neway تقديم مكونات باستمرار تلبي أو تتجاوز أكثر المواصفات طلبًا لأسواق الفضاء الجوي والطبية والسيارات. إلى جانب الامتثال، يمكن لـ GDMS تمكين المصنعين من دفع تحسينات العملية وتقليل التباين وتعزيز موثوقية المنتج.
بالنسبة للمنظمات التي تسعى لتحسين أنظمة الجودة الخاصة بها وفتح فرص جديدة في التصنيع الدقيق، يوفر التحكم في العناصر فائقة النقاء في الأجزاء المخصصة باستخدام تحليل GDMS مجموعة أدوات قوية. مع استمرار ارتفاع توقعات العملاء والمتطلبات التنظيمية، سيلعب GDMS دورًا حيويًا متزايدًا في الحفاظ على الميزة التنافسية في التصنيع العالمي.
