مطياف القراءة المباشرة للتحكم في تركيب السبائك في الموقع

مقدمة

في التصنيع الدقيق، يمكن لأدنى انحراف في تركيب السبيكة أن يهدد السلامة الميكانيكية للمكونات الحرجة، أو مقاومتها للتآكل، أو استقرارها الحراري. يعد التحقق من المواد في الوقت الفعلي أمرًا ضروريًا لإنتاج شفرات التوربينات عالية الأداء أو الأقواس الهيكلية للإلكترونيات. غالبًا ما تؤخر طرق التحليل المخبرية التقليدية قرارات الإنتاج، مما يزيد التكلفة والمخاطر.

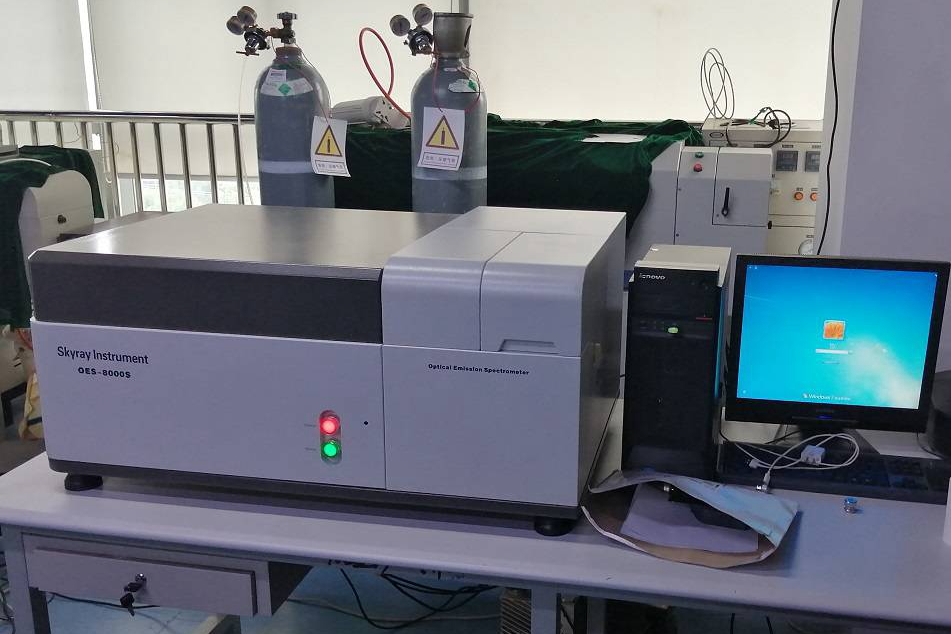

يقدم مطياف القراءة المباشرة حلاً سريعًا في الموقع لمراقبة التركيب العنصري أثناء التصنيع. يتيح الكشف عن خطوط الانبعاث من الذرات المثارة في غضون ثوانٍ التحكم في السبيكة في الوقت الفعلي قبل التصلب أو المعالجة اللاحقة. أصبحت هذه الأداة حيوية بشكل خاص في التصنيع حسب الطلب، حيث تكون الدفعات صغيرة، والمواصفات صارمة، وتتبع المنتج إلزاميًا.

تستكشف هذه المدونة مبدأ عمل مطيافية القراءة المباشرة، وتكاملها في إنتاج السبائك حسب الطلب، وتأثيرها على ضمان الجودة. توضح دراسة حالة صب الزنك تحت الضغط والمقارنات مع التقنيات البديلة قيمتها الهندسية.

مبدأ مطيافية القراءة المباشرة

آلية الانبعاث الذري

تعمل مطيافية القراءة المباشرة (DRS) على مبدأ مطيافية الانبعاث الذري. عندما تتعرض عينة لقوس كهربائي أو شرارة، يتم إثارة ذراتها إلى مستويات طاقة أعلى. عندما تعود هذه الذرات إلى حالتها الأساسية، فإنها تشع فوتونات بأطوال موجية مميزة لعناصر محددة. يقوم المطياف بتسجيل وتحليل هذا الانبعاث، مما يوفر التركيب العنصري النوعي والكمي.

تشمل المكونات الأساسية مصدر إثارة (عادةً منصة شرارة)، ونظام بصري مع حواجز الحيود، ومجموعة من مضاعفات الفوتون أو كاشفات CCD. يتم تقسيم الضوء المنبعث إلى خطوط طيفية ومطابقتها مع المعايير المرجعية. لكل عنصر - الحديد، المغنيسيوم، أو التيتانيوم - بصمة طيفية مميزة، مما يتيح التعريف الدقيق.

هذه التقنية مناسبة بشكل خاص للعينات المعدنية وتتيح الكشف عن عناصر السبائك الرئيسية والشوائب فائقة النقاوة بمستويات جزء في المليون (ppm).

المزايا مقارنة بالطرق التقليدية

على عكس التحليل الكيميائي الرطب أو فلورية الأشعة السينية (XRF)، تقدم DRS فائدتين رئيسيتين: السرعة والحساسية. تتوفر النتائج عادةً في غضون 30 ثانية بعد إثارة العينة، مما يجعلها مثالية للتحقق في الموقع أثناء عمليات الصب، أو التشكيل، أو التشطيب بالتحكم الرقمي.

علاوة على ذلك، تتجاوز DRS الطرق الأخرى في دقة العناصر النزرة. بينما قد تواجه أجهزة XRF المحمولة صعوبة في الكشف عن عناصر مثل البورون أو الكبريت في الفولاذ، يمكن لـ DRS تقديم قراءات دقيقة حتى لمستويات أقل من جزء في المليون. هذه الدقة حيوية للتطبيقات في قطاعات مثل الفضاء أو الطاقة، حيث يمكن أن تؤدي الانحرافات الطفيفة إلى فشل مبكر للمكون.

معايرة الطيف في الوقت الفعلي

يجب معايرة مطيافات القراءة المباشرة باستخدام مواد مرجعية معتمدة (CRMs) للحفاظ على الدقة. هذه الإجراءات المعيارية قابلة للتتبع وفقًا للمعايير الدولية مثل ASTM E415 و ISO 17025. كما تتميز النماذج المتقدمة بتصحيح الانحراف التلقائي للتعويض عن تآكل القطب وتقلبات درجة الحرارة.

من خلال تنفيذ إجراءات المعايرة الدورية، يمكن للمشغلين ضمان حفاظ النظام على دقته وقابليته للتكرار، وهو أمر بالغ الأهمية في بيئات التصنيع حسب الطلب حيث تكون هوامش تحمل الإنتاج غالبًا أضيق من ±0.01%.

تنفيذ DRS في تصنيع السبائك

التحقق من التركيب في الموقع

في إنتاج السبائك، خاصةً للأجزاء ذات المهمة الحرجة في علب التوربينات، أو أجسام الصمامات، أو الغرسات العظمية، يعد التحقق من دقة التركيب في نقطة التصنيع أمرًا أساسيًا. تتيح مطيافات القراءة المباشرة التحقق في الموقع وفي الوقت الفعلي للمحتوى العنصري قبل التصلب أو أثناء المعالجة المتوسطة. إنه يلغي التأخيرات المرتبطة بالاختبار المخبري خارج الموقع.

على سبيل المثال، يجب التحكم في تجانس السبيكة ضمن ±0.03% وزناً عند صب مكونات سبائك النيكل باستخدام صب الشمع المفقود. تسمح DRS للفنيين بإجراء فحص بنسبة 100% لدفعات المصهور، ووضع علامة على العينات غير المتوافقة قبل حدوث هدر للمادة. هذا حيوي بشكل خاص عند إدارة السبائك الفائقة باهظة الثمن أو المعادن التفاعلية مثل التيتانيوم.

ضمان الجودة في الصب والتشكيل

يتم دمج نظام DRS على نطاق واسع في سير عمل الصب الدقيق والتشكيل، حيث يعمل كحارس بوابة قبل المزيد من المعالجة. بعد الصب الخام، يكشف تلميع سريع للسطح عن المادة المعدنية الأساسية للتحليل. يمكن عزل الدفعة على الفور إذا تم اكتشاف انحرافات - مثل زيادة المنغنيز في الفولاذ الكربوني أو انخفاض الكروم في سبائك الفولاذ المقاوم للصدأ.

تساعد هذه الخطوة أيضًا في الكشف عن التلوث المتبادل عند تبديل المواد داخل نفس الفرن. تجعل القدرة على الكشف عن العناصر حتى مستويات جزء في المليون DRS لا غنى عنها لضمان عدم حدوث فصل في السبيكة، والحفاظ على إمكانية التتبع من المادة الخام إلى المنتج النهائي.

التكامل مع التحكم الإحصائي في العمليات (SPC)

في بيئات الإنتاج المستمر، غالبًا ما ترتبط أنظمة DRS ببرنامج SPC. يتم تسجيل كل نتيجة تحليل تلقائيًا ورسمها مقابل مخططات التحكم. يمكن للمهندسين التدخل قبل انتهاك المواصفات عند تحديد انحرافات في الاتجاه - مثل استنفاد النيكل التدريجي عبر عمليات تسخين متعددة.

يتوافق التقاط البيانات هذا في الوقت الفعلي مع مبادئ التصنيع الرشيد وممارسات دورة PDCA، مما يضمن أن الإجراءات التصحيحية مدفوعة بأدلة تجريبية بدلاً من التخمين. يمثل دمج DRS في سير عمل السبائك تقدمًا كبيرًا في الحفاظ على مطابقة المواد دون المساس بالإنتاجية.

المقارنة مع طرق المطيافية البديلة

DRS مقابل فلورية الأشعة السينية (XRF)

الأشعة السينية الفلورية هي تقنية مستخدمة على نطاق واسع للتحليل النوعي وشبه الكمي لأسطح المعادن. ومع ذلك، يكمن قيد XRF في عمق اختراقه (عادةً أقل من 10 ميكرومتر) وحساسيته المنخفضة للعناصر الخفيفة مثل البورون والكربون والليثيوم. تقدم DRS تحليلًا أفضل للعمق ودقة كمية تصل إلى مستويات أقل من جزء في المليون للسبائك التي تتطلب تحققًا دقيقًا من التركيب الكلي، خاصةً في تصنيع الأجزاء حسب الطلب.

على عكس XRF، يمكن لـ DRS التعامل مع العينات المنصهرة وشبه الصلبة والحالة الصلبة، مما يجعلها مثالية للمراقبة أثناء العملية والتفتيش النهائي. بينما يكون XRF مناسبًا لتحديد تركيب الطلاء أو الطلاء السطحي، فإنه يقصر في شهادة السبيكة الأساسية، خاصةً لمكونات درجة الفضاء أو الدرجة الطبية.

DRS مقابل مطيافية الانبعاث البصري (OES)

لا تزال OES ركيزة أساسية في مصاهر المعادن، خاصةً للتحقق من سبائك الحديد. ومع ذلك، تتطلب OES عادةً تحضير عينات مدمر - طحن، تشغيل آلي، أو إعادة صهر. هذا عيب كبير للمكونات عالية القيمة أو عندما تكون هناك حاجة لقرارات في الوقت الفعلي في ورشة العمل.

في المقابل، تستخدم DRS بلازما تفريغ متوهج في فراغ لإزالة الطبقات الذرية دون الحاجة إلى كشط مادي. هذا يتيح القياس المباشر للشوائب فائقة النقاوة وعناصر السبائك الرئيسية في الموقع. على سبيل المثال، في إنتاج شفرات التوربينات باستخدام السبائك الفائقة، يمكن لـ DRS ضمان حدود ضيقة لمحتوى الكبريت أو الأكسجين التي قد لا تكتشفها OES بشكل فعال.

اعتبارات التكلفة والإنتاجية

بينما تتطلب معدات DRS استثمارًا أوليًا أعلى من XRF أو المطيافات المحمولة باليد، فإن عائدها على المدى الطويل يكمن في كفاءة العملية، وسلامة البيانات، وموثوقية شهادة المواد. في عمليات الإنتاج الضخم أو ذات المهمة الحرجة، مثل صب الألمنيوم تحت الضغط أو تصنيع الغرسات الطبية، فإن تجنب استدعاء دفعة واحدة فقط يبرر أكثر من نفقات الأجهزة.

علاوة على ذلك، تتيح قدرة DRS على العمل دون مراقبة مع محملات دوارة آلية إجراء اختبار مستمر في بيئات الإنتاجية العالية. هذا يجعلها أداة لا غنى عنها في مختبرات التطوير وخلايا التصنيع المضمنة حيث تكون الدقة، والقابلية للتكرار، وإمكانية التتبع غير قابلة للتفاوض.

تكامل بيانات DRS في أنظمة إدارة الجودة

شهادة التركيب القابلة للتتبع

إحدى المزايا الرئيسية لاستخدام مطيافات القراءة المباشرة في التصنيع حسب الطلب هي تكاملها السلس مع أنظمة الجودة الرقمية. يمكن تسجيل كل تحليل عنصري مع بيانات وصفية مؤقتة، ومعرف المشغل، ودفعة العينة، والمرجع المعياري. وهذا يضمن ربط البصمة الكيميائية لكل مكون بسجل إنتاجه بشكل دائم.

هذا المستوى من إمكانية التتبع حيوي للامتثال لمعايير الجودة مثل ISO 9001 و IATF 16949. على سبيل المثال، يجب أن يفي قوس الفولاذ الكربوني المقاوم للحرارة المستخدم في دعامات محرك السيارات ليس فقط بهوامش تحمل الأبعاد ولكن أيضًا بالأهداف التركيبية للكربون والسيليكون والمنغنيز. يمكن أن يؤثر انحراف ±0.05% في الكربون على قابلية التصلب وعمر التعب.

من خلال تضمين بيانات DRS في المسافر الرقمي أو نظام تنفيذ التصنيع (MES)، يمكن للمصنعين تقديم تقرير تركيب موثق قابل للتتبع إلى دفعات المواد الخام وتواريخ المعالجة للجهات المعتمدة من طرف ثالث والعملاء.

دعم التحسين المستمر (PDCA)

تدعم مطيافية القراءة المباشرة ممارسات التحسين المستمر تحت إطار PDCA (التخطيط-التنفيذ-الفحص-التصرف). من خلال تحليل اتجاهات انحرافات السبائك عبر الدفعات، يمكن للمهندسين تحديد الأسباب الجذرية مثل التلوث في البواتق، أو نسب الشحن غير المتسقة، أو الانحراف في جودة مورد المواد.

هذا يتيح اتخاذ إجراء تصحيحي قبل أن تصل العيوب إلى المراحل اللاحقة. على سبيل المثال، إذا أشار تحليل DRS إلى إثراء متكرر للنحان يتجاوز الحدود المحددة في أجزاء الألمنيوم المصبوبة تحت الضغط، فيمكن تطبيق الترشيح الوقائي أو تعديل معلمات العملية.

تحول التنبيهات في الوقت الفعلي، ومخططات التحكم، وإشارات الخروج عن المواصفات المضمنة في نظام DRS التحقق الكيميائي من فحص ثابت إلى أداة تحكم ديناميكية. وهذا يعزز ليس فقط مطابقة المنتج ولكن أيضًا نضج العملية.

خاتمة

يوفر دمج مطيافات القراءة المباشرة في تصنيع الأجزاء حسب الطلب مزايا قابلة للقياس في الدقة، وإمكانية التتبع، والتحكم في العملية في الوقت الفعلي. سواء كان التحقق من مكونات التوربينات من سبائك النيكل أو تدقيق أجزاء الألمنيوم عالية النقاوة، تضمن DRS المطابقة التركيبية لهوامش تحمل ضيقة.

تزيل هذه التكنولوجيا التخمين في التحقق من المواد، مما يمكن المهندسين من تنفيذ أنظمة جودة ذات حلقة مغلقة تستند إلى بيانات تجريبية. والنتيجة هي تحسين موثوقية المنتج، وتقليل معدلات إعادة العمل، والامتثال لشهادات الصناعة المتطلبة بشكل متزايد.

للمصنعين الذين يخدمون قطاعات مثل الفضاء، والأجهزة الطبية، والطاقة، حيث تكون الدقة العنصرية غير قابلة للتفاوض، توفر DRS ليس مجرد تحليل - بل ضمان. مع زيادة تعقيد المواد وأصبحت إمكانية تتبع الدفعات ممارسة قياسية، ستظل مطيافية القراءة المباشرة أصلًا لا غنى عنه في سير عمل ضمان الجودة المتقدمة.
